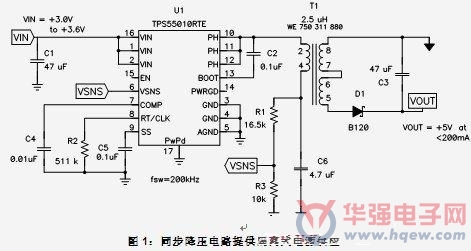

　　下图的例子示范了专为简易隔离式偏压电源所开发的 IC，任何允许下沉操作(sink operaton)的同步降压电路均可使用。这种电路称为非对称半桥返驰电路 (asymmetrical half-bridge flybuck) ，其运作方式与同步降压稳压器相当类似。连接输入电压的 FET 图腾柱 (totem pole) 输出会供应电感电容滤波器。接下来透过分压器 (voltage divider) 及误差放大器负输入调节滤波器输出。误差放大器会控制 FET 图腾柱 (totem pole) 输出的负载周期，使 DC 电压维持在感测点 (sense point)。

　　C6 的电压相当于负载率 (duty factor) 乘以输入电压。和降压功率级一样，电感的伏秒 (voltage-second) 必须等于零。但此电路在电感加入一个耦合绕组 (coupled winding) ，并且使用二极管修正低位 FET 启动时所反射的电感电压。由于这段期间的电感电压等于输出电压，因此电路的输出将获得调节。不过一次侧及二次侧的电压降幅差异将降低调节的效果。在此电路中，负载的电压调节将受到二极管 D1 正向电压降幅的影响，若将二极管改换成 FET，即可提升负载调节的效果。
