等离子彩电DC- DC线性稳压器原理及特点

等离子彩电DC- DC线性稳压器原理及特点

　　DC-DC 变换器的安装位置比较分散，在PDP 彩电的电源板、主板、逻辑控制板等电路板上，均可以找到DC-DC 变换器的身影。由于DC-DC 变换器肩负为彩电小信号处理电路供电的重任，因此，工作中较易出现故障。作为维修人员，要能快速查找到DC-DC 变换器的位置，正确测量DC-DC 变换器的输入/ 输出电压，并迅速判断出DC-DC 变换器的好坏。

　　1. 线性稳压器基本工作原理

　　线性稳压器是通过输出电压反馈、经误差放大器等组成的控制电路来控制调整管的管压降VDO （即压差）来达到稳压的目的，如图l 所示。其特点是VIN 必须大于VOUT 且调整管工作在线性区（线性稳压器从此得名）。无论输入电压的变动或负载电流的变化引起输出电压变动时，通过反馈及控制电路，改变VDO 的大小，使输出电压VOUT 基本不变。

　　无论是普通线性稳压器，还是LDO，其工作原理是相同的。不同的是：二者采用的调整管结构不同，从而使LDO 比普通线性稳压器压差更小，功耗更低。

　　有些PDP 彩电中使用的线性稳压器，设有输出控制端，也就是说，这种稳压器的输出电压受控制端的控制。图2 所示是可控稳压器内部框图。图中的EN（有时也可用符号SHDN 表示）为输出控制端。一般由微处理器加低电平（或高电平），使LDO 关闭（或工作），在关闭电源状态时，电流约1 μA。

　                            　图1 线性稳定器原理框图

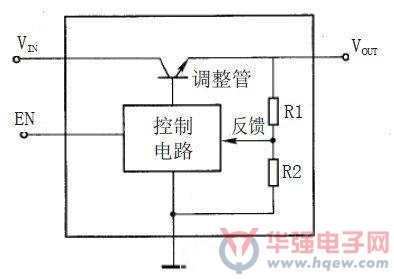

                              　　图2 可控稳压器内部框图

　　2. 线性稳压器的特点

　　线性稳压器具有成本低、封装小、外围器件少和噪声小的特点。线性稳压器的封装类型很多，非常适合在PDP 彩电中使用。对于固定电压输出的使用场合，外围只需两三个很小的电容即可构成整个方案。

　　超低的输出电压噪声是线性稳压器最大的优势。输出电压的纹波不到35 μV，又有极高的信噪抑制比，非常适合用于对噪声敏感的小信号处理电路的供电；同时，在线性电源中因没有开关时的大电流变化所引发的电磁干扰（EMI），所以便于设计。

　　线性稳压器的缺点是：效率不高，且只能用于降压的场合。线性稳压器的效率取决于输出电压与输入电压之比η=Vo∶Vi。例如，对于普通线性稳压器，在输入电压为5 V 的情况下，输出电压为2.5 V 时，效率只有50％。可见，对于普通线性稳压器，约有50％的电能转化成热量损失掉了，这也是普通线性稳压器工作时易发热的主要原因。对于LDO，由于是低压差，因此效率要高得多。例如，在输入电压为3.3 V 的情况下，输出电压为2.5 V 时，效率可达76％。

　　所以，在PDP 彩电中，为了提高电能的利用率，采用普通线性稳压器的较少，而采用LDO的则较多。
