       51单片机有一个全双工的串行通讯口，所以单片机和电脑之间可以方便地进行串口通讯。进行串行通讯时要满足一定的条件，比如电脑的串口是RS232电平的，而单片机的串口是TTL电平的，两者之间必须有一个电平转换电路，我们采用了专用芯片MAX232进行转换，虽然也可以用几个三极管进行模拟转换，但是还是用专用芯片更简单可靠。我们采用了三线制连接串口，也就是说和电脑的9针串口只连接其中的3根线：第5脚的GND、第2脚的RXD、第3脚的TXD。

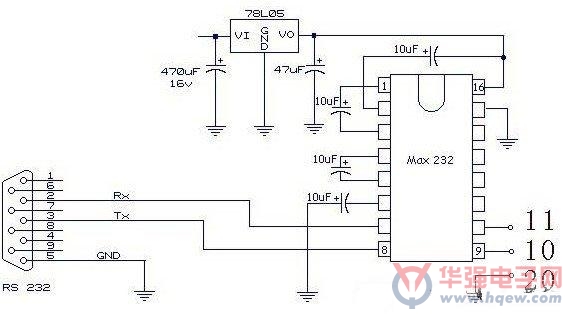

       这是最简单的连接方法，但是对我们来说已经足够使用了，电路如下图所示，MAX232的第10脚和单片机的11脚连接，第9脚和单片机的10脚连接，第15脚和单片机的20脚连接。 串口通讯的硬件电路如下图所示。
