前言

       罗姆集团拥有各种无线通信技术，包括以无线LAN为首的Bluetooth、ZigBee，以及针对2012年7月份日本开放的920MHz频段的特定小功率无线等技术。

       罗姆通过与集团旗下公司LAPIS Semiconductor的技术融合，具备从无线通信用IC到模块的产品优势，配合客户需求，为客户提供充分发挥各种通信规格的电波特性的通信IC与模块。尤其是无线通信用IC，利用LAPIS Semiconductor引以为豪的低功耗RF-CMOS注1技术和高性能MODEM注2技术，实现了业界最高水平的低功耗和无线性能，这也是该类产品的一大特征。

       此次“高频元器件和模块技术系列”分为两期，本期为第二期。继上一期推出的“920MHz频段特定小功率无线模块”之后，本期将为您重点介绍“无线LAN模块技术”。



背景介绍

       如今，伴随全球各个领域对无线通信需求的日益增长，对技术高规格、高性能的要求也随之水涨船高。特别是在向工控、车载等领域扩展时，由于环境的严苛，要实现普及还需要解决诸多课题。对此，罗姆凭借自身从IC开始的“一条龙”生产体制的优势，迎合市场的各种需求，并结合了创新技术，呈现出更完备、更高标准的无线LAN模块，在模块技术上取得全新的突破。



   罗姆新推无线LAN模块“BP3580/BP3591”

       此次，罗姆全新推出了支持IEEE802.11b/g/n标准的无线LAN模块“BP3580/BP3591”（如右图所示）。罗姆的无线LAN模块“BP3580/BP3591”包括RF部分在内已完全调整好，不仅具备基本的无线LAN通信功能，而且还配置了通常内置于主机侧的认证和加密用的Supplicant（客户端认证软件）和WPS（Wi-Fi Protected Setup、无线LAN设备之间进行加密设置的规格）。

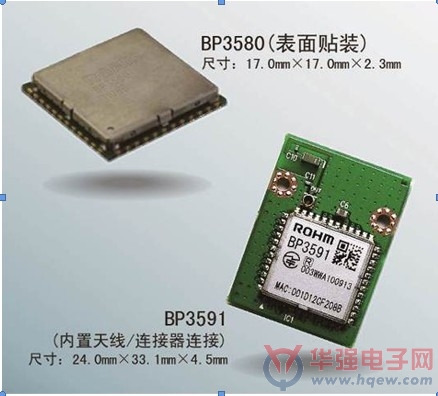

                        图为无线LAN模块“BP3580/BP3591”

       不仅如此，还在模块侧内置TCP/IP协议栈，使所有网络处理都可以由模块完成，因此，即使因主机资源不足很难配置无线LAN的白色家电和健康器械等也可轻松搭载无线LAN。在表面贴装型“BP3580”之外，产品阵容中又新增了通过连接器进行连接的天线内置型“BP3591（与主机的接口UART为对象）”。



       通过内置天线，完全无需原本需要高度技术诀窍的高频设计，而且该产品已经通过了日本国内电波法认证，只要组装到配套设备中立即可作为无线设备使用。

“BP3580/BP3591”融合创新技术，独具优势

 “BP3580/BP3591”的最大的特征是内置罗姆自产的基带IC（BU1805GU）。通过使用自产基带IC，可实现更加完善的开发支持与长期稳定供应。

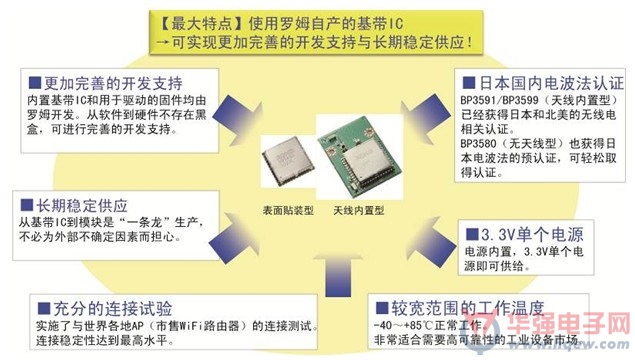

                                    [图1] “BP3580/BP3591”的特征



       如图1所示，“BP3580/BP3591”产品的基带IC和模块以及软件、硬件均由罗姆开发，因此，内部绝对没有黑盒（BLACK BOX），这使开发支持更加完备。同样，从IC开始的“一条龙”生产体制不会因外部因素而导致停产等，因此长期稳定供应也是该产品的强项。另外，实施了充分的连接试验，实现了非常高质量的连接稳定性。关于电波法的认证，“BP3591（天线内置型）”模块整体已经获得了日本和美国（FCC）的电波法认证。“BP3580（表面贴装型）”也已经做好了可轻松获得日本国内电波法认证的准备。3.3V单个电源即可工作，工作温度也覆盖了‐40℃～+85℃的范围。
