无闪烁Par38 LED驱动电源解决方案

无闪烁Par38 LED驱动电源解决方案

       LED闪烁、PF低于0.9、电源效率低于70%、调光范围窄是可调光Par38 LED驱动电源设计的四大难点。PI可调光、无闪烁、高PF、隔离式Par38 LED照明驱动电源解决方案很好解决的以上难点，并具有启动速度快、元件少、EMI 低的特点…
本方案单级反激功率因数校正，功率因数大于 0.90 无闪烁调光(1000:1)，适应大多数调光器初级侧精准的恒流控制，无需光耦和次级控制线路集成MOS管，外围零件数目少高效率，115/230 VAC输入时效率大于85% 启动时间快，无可见延时， CCM工作电磁干扰低可用于隔离和非隔离应用。

       先来说说Par38的含义：Par38灯杯的最大直径，根据公式换算下来直径为4.75inch。

可调光 Par38 LED驱动电源的设计难点

       目前LED调光驱动电源易出现问题LED闪烁、PF低、电源效率低以及调光范围窄的情况。



可调光 Par38 LED驱动电源的设计难点

LED闪烁：调节的过程中灯光忽亮忽暗

PF低：一般小于0.9照成电网能源浪费

电源效率低：很多电源的效率在70%左右影响光效

调光范围窄：5~10：1的范围，亮度非线性变化，亮度突然变暗

满载输出电流随输入电压变化

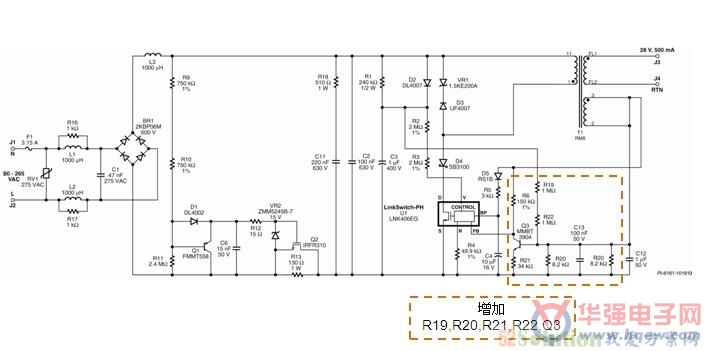

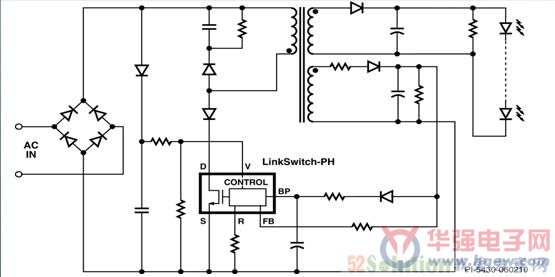

高PF、无闪烁Par38 LED驱动方案：LNK406EG非隔离调光设计



                  图 高PF、无闪烁Par38 LED驱动方案：LNK406EG非隔离调光设计

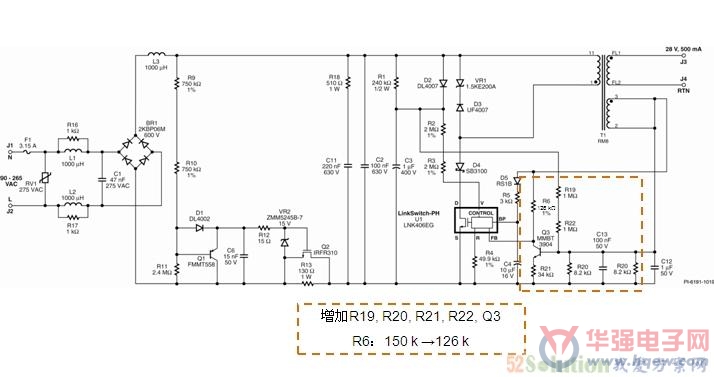

高PF、无闪烁Par38 LED驱动方案：LNK406EG实现5%的恒流（低压输入）


                           高PF、无闪烁Par38 LED驱动方案：LNK406EG实现5%的恒流（低压输入）

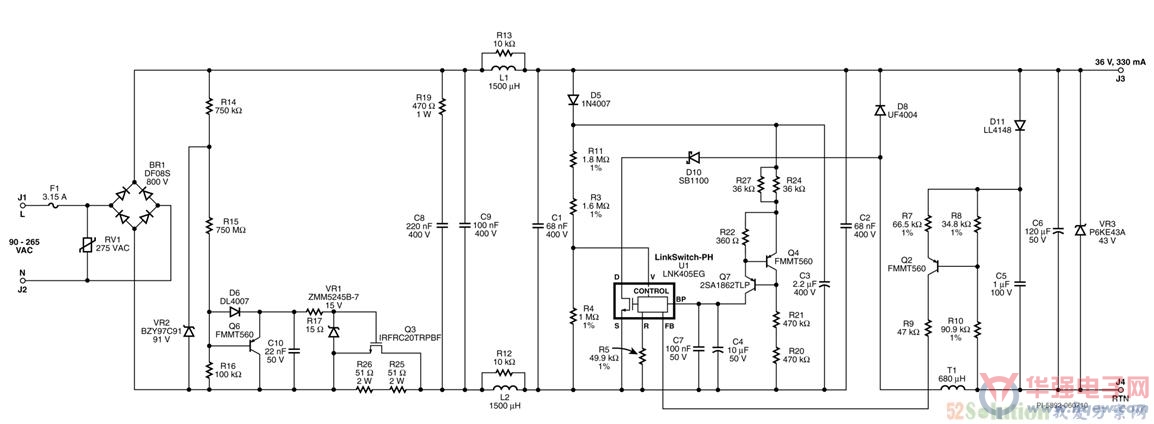

高PF、无闪烁Par38 LED驱动方案：LNK406EG实现5%的恒流（高压输入）

高PF、无闪烁Par38 LED驱动方案：LNK406EG总结

· 单级反激功率因数校正，功率因数大于0.90
· 无闪烁调光(1000:1)，适应大多数调光器
· 初级侧精准的恒流控制，无需光耦和次级控制线路
· 集成MOS管，外围零件数目少
· 高效率，115/230 VAC输入时效率大于85%
· 启动时间快，无可见延时
· CCM工作电磁干扰低
· 可用于隔离和非隔离应用
