NXP、iWatt、Marvell 10W LED驱动方案谁最优

技术方案网 2013-01-30 a:64:{i:0;s:5:"iWatt";i:1;s:5:"Iwatt";i:2;s:9:"LED

恩智浦、iWatt、Marvell都是做LED驱动的顶级厂商，引领LED驱动行业发展方向，本文针对3家厂商不同的10W LED方案做了对比，帮助读者从功率因数、效率、应用场合等方面了解方案的差别，以便做出正确选择。

恩智浦:10W低成本LED灯的非调光LED驱动

恩智浦半导体在半年前推出SSL2115x系列高效GreenChip驱动器IC，适用于低成本LED改良灯。全新的SSL21151和SSL21153可分别用于5W和10W的非调光型LED灯，能为返驰式和降压/升压配置提供良好的电流控制。SSL2115x可用于体形小巧的LED驱动器，使用初级侧感测电路调节电流，同时集成LED开路/短路保护电路（内置700V MOSFET）以及可从整流市电直接启动的电路。SSL2115x系列增设填谷电路，功率因数约达0.9。这款结构紧凑、低成本的解决方案适用于最高10W的LED灯。

方案特性

SSL2115x系列驱动器IC专为采用隔离式返驰和非隔离式降压/升压拓扑、超低成本非调光型LED设计打造，适用于最高5W (SSL21151)或10W (SSL21153)的灯具，且PCB占位面积极小。产品主要特点：

低输出纹波1%
功率因数（PF）：0.6或~0.9（采用填谷电路）
内置保护电路，包括过温保护(OTP)、LED短路保护、LED开路保护以及欠压锁闭保护(UVLO)
内置700V MOSFET
初级侧感测电路，无需光耦合器
所需元件数量少，整个应用只需25个元件，可置于GU10灯杯
兼容IEC 61000-3-2谐波标准
符合EMC标准：CISPR22 B类和FCC规则第15部分
采用紧凑型SO7封装

iWatt:适用于可调光固态照明的10W离线LED驱动器

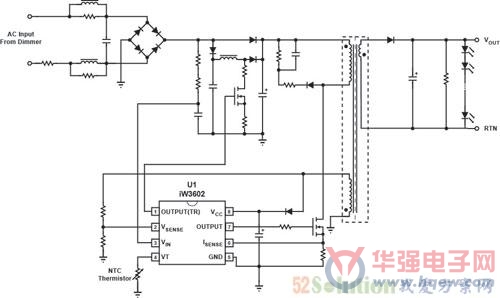

典型应用原理图

特性

       PrimAccurate - 隔离型离线交流/直流控制器
       集成 iWatt 的 Flickerless 技术，消除了LED闪烁
       非常适合于3W - 10W离线LED应用
       45Hz - 66Hz 线路频率范围 - 50Hz/60Hz 兼容
       调光范围广 - 前沿、后沿以及非传统 R、R-C 和 R-L 类型，自动检测调光器类型
       1% - 100% 宽调光范围
       无调光器时自动检测和工作
       可以优化效率的准谐振模式 - 85%（无调光器）
       低启动电流 (10uA)
       针对温度、感应电阻短路、LED 开路/短路以及过压情况的全面保护
       LED 过热保护 - 外部 NTC 输入，可在过热情况下减少对LED 的驱动

应用

3W - 10W 固态照明应用
可调光 LED 灯具

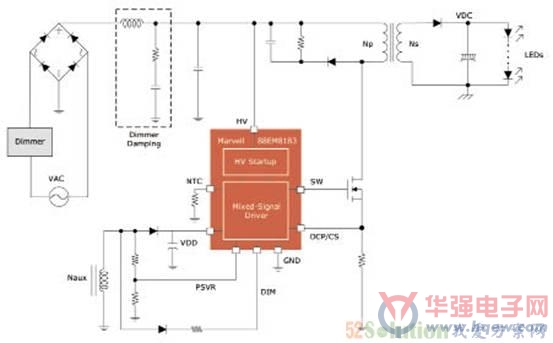

Marvell:10W反激TRIAC调光LED驱动方案

Marvell公司的Marvell88EM8183，是深调光单级AC/DC LED驱动器集成电路，可用于离线可调光LED照明。通过Marvell的创新混合信号架构和信号处理技术，88EM8183可以提供全范围调光，可编程深调光可达1％，并具有最高的兼容性，兼容所有类型的断相调光器，包括，先进的（TRIAC），和后缘及特殊（SMART）调光器。它也显着降低了外部元件使用量，因此，使用电路板的空间要小Marvell公司的Marvell88EM8183，是深调光单级AC/DC LED驱动器集成电路，可用于离线可调光LED照明。通过Marvell的创新混合信号架构和信号处理技术，88EM8183可以提供全范围调光，可编程深调光可达1％，并具有最高的兼容性，兼容所有类型的断相调光器，包括，先进的（TRIAC），和后缘及特殊（SMART）调光器。它也显着降低了外部元件使用量，因此，使用电路板的空间要小于市场上其他可调光LED驱动器，可用于绝大多数外形的，照明灯和灯具的OEM和ODM的照明。

88EM8183采用了准谐振控制（QRC）和谷开关的方法，功率因数校正（PFC）最高为90％，功率因数0.95以上及低于20％的总谐波失真，使得OEM和ODM照明轻松超过能源之星，和其他法规的要求。

此外，88EM8183 IC支持通用AC输入，和广泛的LED输出功率（几瓦到100W）。这种特性使得OEM和ODM照明大幅降低了设计上的难度，提高了运营效率（采用产品平台的方法），从而降低了LED灯和灯具SKU数量，并简化了库存管理。

88EM8183主要特性

?较高的行业调光器兼容性

–兼容绝大多数的墙框调光器

–完全符合NEMA的SSL6调光标准

?较佳的调光性能

–白炽灯般的调光：下至1％深度调光，无频闪无微光

?效率高达90％

?功率因数>0.95

?低总谐波失真<20％

?较低的元件数量

–无需光耦和次级反馈电路

–无需启动电源电路

–无需调光器分压电路

?在同级中较小的驱动器PCB空间，适合大部分更换灯泡的尺寸

88EM8183应用

?翻新A19，GU -10，PAR和BR灯

?向下筒灯，嵌壁式凹进灯，troffer和面板灯

? LED模块
