FPGA集成ARM核适用下一代白色家电

FPGA集成ARM核适用下一代白色家电

       随着智能化微控制器的发展，不仅仅只是手机电脑在智能了，家电也越来越多的步入智能化的行列，目的是为满足消费者不断增长的需求。厂商在制造家用电器时越来越多地采用了半导体技术，例如智能冰箱、电脑板微波炉、智能洗衣机、调频空调以及各类智能电器等等。　　

分立元件影响家电整体性能　　

       现在的家电产品不仅拥有漂亮的外观，而且节能环保，有的还可以联网，具有自我监控功能。这些功能一般需要采用微控制器单元(MCU)来实现。一台家电中要多个MCU来实现高度集成的设计，同时需要足够大的真彩显示系统与完善的媒体接口：以太网、无线模块以及其他先进的接口模式。当前的家用电器应用方案普遍采用的是分立的子系统，即处理器与各单元模块分离，设计者需要采用不同的设计资源去实现。这样对有着先进人机界面、网络处理与智能化应用的高端产品增加了设计的麻烦。而且，厂商无法找到一款处理器是完全满足其产品特点的，后果就是在一些产品设计上不得不采取妥协措施。　　

       而且，采用分立元件进行设计对物料管理、库存都有影响。例如，如今的高端洗衣机普遍带有触摸屏功能的人机接口界面，而且大都具有智能洗衣控制程序，客户通过网络即可对洗衣机远程控制，这对于厂商来说，设计难题就表现在智能运动控制、LCD显示控制、网络接口等不同方面。　　

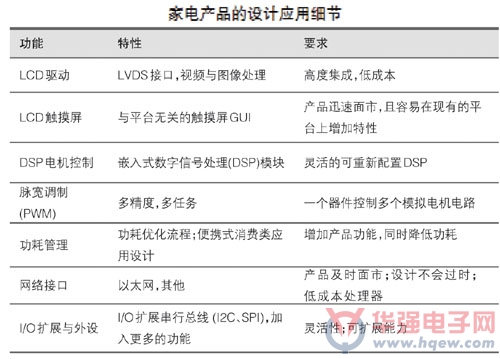

       家电产品日益向着高度复杂的应用方向与高设计难度发展。　

CAP集成硬核处理器解难题　　

       如何体现产品特色与性能，同时又能降低产品研发成本与周期，是每一个厂商不得不考虑的事。分立器件不能完全覆盖设计，而专用ASIC又不能灵活适配设计需求，京微雅格公司的可配置应用平台(CAP，Configurable application platform)系统是一个选择，暨单片化的系统应用方案，可提高客户的研发易用性。　　

       京微雅格成立伊始就提出了CAP概念，即在FPGA中集成了增强型8051硬核。一直以来在FPGA中嵌入处理器就是各个厂商的难题，其他的供应商是集成了软核的RISC处理器，虽然灵活但是需要工程师利用EDA工具架构处理器核与软件系统的集成，这为软件工程师与硬件设计者带来困惑。因为移植OS与FPGA设计是不同的设计方式，处理器与FPGA结合往往影响产品的使用。但是，硬核的处理器可以使软硬件有机无缝结合起来，而且CAP具有可编程特性，可使处理器与外设的结合简单容易。　　

        为了满足客户多样化设计需求，京微雅格又适时推出了集成硬核处理器的CME-M7A(宝山)系列器件，在这个系列中ARM核被集成到海量FPGA资源中，特别适合有控制需求的系统应用。　　

       基于一颗M7A芯片，京微雅格推出高端网络洗衣机应用方案，实现了下一代白色家电-网络洗衣机的全部功能。在这个设计中，FPGA作为主处理芯片实现通信接口、LCD显示驱动、传感器信号转换、电机控制及洗衣机控制时序产生。

       一是利用FPGA的以太网10兆/100兆/1000兆MAC实现以太网接口，为洗衣机实现远程洗衣程序控制，同时亦可实现无线、串口等通信方式。　　

       二是利用FPGA自带AD( Dual 12 bit 1MSPS ADC)，实现各种传感器的信号转换，如水液面、温度、转速、蜂鸣器等控制。　　

       三是FPGA实现BLDC的电机控制，用内嵌的硬核ARM实现控制算法，高速12位A/D转换器分别检测三相绕组的反电动势和外部电位器设定电压，电位器设定电压用于确定电机的转动方向和转速。此外一个重要的模块是三相PWM波形发生模块，通过可编程计数器实现。　　

       四是FPGA提供人机界面的接口电路，根据客户对不同显示分辨率的需求，提供不同尺寸屏幕的驱动程序，FPGA可实现LCD屏幕的TCON部分的原理实现，亦可经过串口对具有触摸效果的屏幕进行显示控制。　　

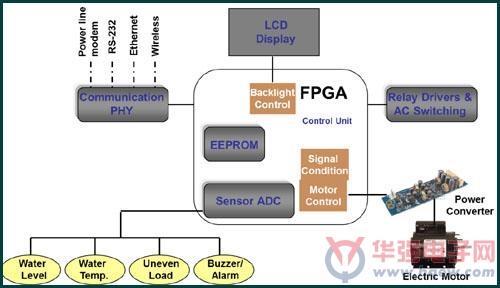

下一代洗衣机M7A方案系统图
