凌力尔特推出 DC/DC 转换器 LT3955

凌力尔特推出 DC/DC 转换器 LT3955

       凌力尔特公司 (Linear Technology Corporation) 推出 DC/DC 转换器 LT3955，该器件具有一个内部 3.5A 开关，专为用作恒定电流源和恒定电压稳压器而设计。该器件的内部 PWM 调光发生器使其非常适合驱动大电流 LED，而且它还具有适用于对电池和超级电容器充电的功能。LT3955 的 4.5V 至 60V 输入电压范围适合包括汽车、工业和建筑照明等多种应用。

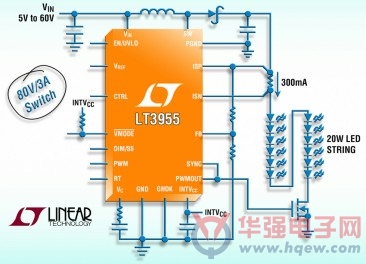

       LT3955 使用了一个内部 3.5A、80V N 沟道 MOSFET，能够采用额定 12V 输入驱动多达 12 个 300mA 白光 LED，从而输送超过 20W 的功率。该器件采用高端电流检测，支持升压模式、降压模式、降压-升压模式或 SEPIC 拓扑。在升压拓扑中，LT3955 可提供高于 94% 的效率，因而免除了增设外部散热装置的需要。其频率调节引脚允许用户在 100kHz 至 1MHz 之间设置频率，从而在优化效率的同时又可尽量缩减外部组件的尺寸和成本。LT3955 采用了 5mm x 6mm QFN 封装，因而可提供非常紧凑的大功率 LED 驱动器解决方案。

       LT3955 具有一个内部 PWM 发生器，调光比达 25:1，也可以利用外部 PWM 信号，实现了高达 3000:1 的调光比。对于调光要求不高的应用，可通过 CTRL 引脚提供 10:1 的模拟调光比。该器件的固定频率、电流模式架构使其能够在很宽的电源电压和输出电压范围内实现稳定的运作。输出短路保护和开路 LED 保护功能增强了系统可靠性。LT3955 参考于地电压的 FB 引脚可用作多个 LED 保护功能电路的输入，因此，该转换器可以在充电应用中充当恒定电压源。

性能概要：LT3955

? 可为 LED 提供 3000:1 True Color PWMTM 调光

? 宽 VIN 范围：4.5V 至 60V

? 轨至轨电流检测范围：0V 至 80V

? 内部 80V/3.5A 开关

? 可编程 PWM 调光信号发生器

? 恒定电流 (±3%) 和恒定电压 (±2%) 调节

? 准确的模拟调光

? 可以采用升压、SEPIC、CUK、降压模式、降压-升压模式、或反激式配置来驱动 LED

? 输出短路保护型升压

? 开路 LED 保护和报告

? 可调开关频率：100kHz 至 1MHz

? 具迟滞的可编程 VIN 欠压闭锁 (UVLO)

? 用于电池充电器的 C/10 指示

? 低停机电流：<1μA

? 耐热性能增强型 5mm x 6mm QFN-36 封装
