Linear推出10A降压型微型模块稳压器LTM4649

Linear推出10A降压型微型模块稳压器LTM4649

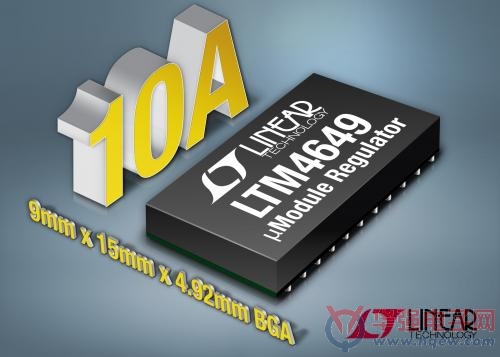

凌力尔特公司 (Linear Technology Corporation) 推出一款具有高工作效率和温升低的 10A 降压型微型模块 (μModule) 稳压器 LTM4649，其采用 9mm x 15mm x 4.92mm BGA (球栅陈列) 封装。在满功率和 0oC 至 83oC 的环境温度下，LTM4649 无需散热器、气流或要求输出电流降额，并能以高达 86% 的效率运作 (5VIN ~12VIN，1.5VOUT/10A)。在高达 100oC 的环境温度下，输出电流只需减小 4A，而在提供 400LFM 冷却气流的情况下则仅需减小 2A。LTM4649 可把 4.5V~16V 的输入电源转换为较低的输出电压 (0.6V 至 3.3V)。

       LTM4649 内置一个差分远端采样放大器 (用于补偿因电路板走线阻抗所引起的电压降)，其可在整个电压、负载和温度范围内 (-40oC 至 125oC) 以 ±1.5% 的准确度调节一个负载电压。

       LTM4649 为实现多个器件之间的多相操作提供了输入和输出时钟，以针对高达 40A 的负载提供准确的均流。多相操作可降低输入和输出纹波并减少输入和输出电容器的数目。其应用包括电信、工业、航空电子和测试设备中从 12V 或 5V 输入进行的负载点转换。

       LTM4649 可同步至一个频率范围为 400kHz 至 750kHz 的外部时钟。凭借突发模式(Burst Mode) 操作 (用于在轻负载下获取最高的转换效率) 和脉冲跳跃操作 (用以获得较低的输出电压纹波) 选项，用户可实现电路性能的个性化设计。LTM4649 允许进行输出电压跟踪，可完成系统中多个电源轨的排序。为保护负载，LTM4649 提供了输出过压和过流保护功能。

       LTM4649 的 E 级和 I 级版本可保证工作在 -40oC 至 125oC 的内部温度范围。

性能概要：LTM4649

10A 输出电流

4.5V 至 16V 输入，0.6V 至 3.3V 输出

在高达 83oC 的环境温度下无需散热器、气流或要求电流降额

±1.5% 最大总 DC 输出电压误差

多相操作和可同步

9mm x 15mm x 4.92mm BGA 封装
