Vishay扩大MC系列专业和精密薄膜片式电阻的欧姆值范围
来源:华强电子网 作者:—— 时间:2013-11-21 10:00

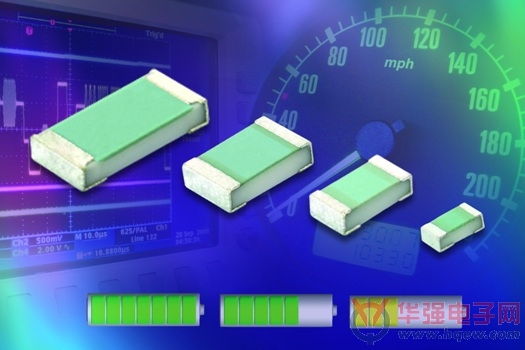

日前,Vishay Intertechnology, Inc.宣布,推出采用0402和0603外形尺寸的具有更低欧姆值的产品,扩充其MC系列专业和精密薄膜片式电阻。这些改进后的器件可为各种各样的电子系统提供稳定的性能。
现在,0402外形尺寸的专业和精密系列产品可以分别提供低至10Ω到100Ω的阻值,所有产品都具有良好的TCR和容差。采用0603外形尺寸的专业和精密系列电阻可以提供低至1Ω的更低阻值,TCR为±50ppm/K和±25ppm/K,容差为0.5%。
Vishay Beyschlag电阻非常适合需要重点考虑可靠性和稳定性的应用,包括传感器、电子称、电桥和精密放大器等工业电子产品,引擎控制单元、变速箱控制、车身电子、安全系统、电源和刹车系统等汽车电子,电池管理、测量控制和转向技术,通信基站及医疗设备。
专业系列器件具有良好的高温性能,在70℃下的额定耗散功率达到400mW,工作温度可达+155℃。精密系列器件具有非常好的稳定性,容差低至±0.1%,TCR低至±10ppm/K。
MC系列电阻通过了EN 140401-801的认证。器件符合RoHS,适合在自动SMD贴装系统上进行加工,可使用波峰焊、回流焊和气相焊进行自动焊接。
器件规格表:
系列 |
型号 |
电阻 |
容差 |
TCR |
额定耗散 |
温度 |
专业系统 |
MCS 0402 |
10 ? - 4.99 M? |
± 1 %; ± 0.5 % |
± 50 ppm/K; ± 25 ppm/K |
0.100 W |
+ |
MCT 0603 |
1 ? - 10 M? |
± 1 %; ± 0.5 % |
± 50 ppm/K; ± 25 ppm/K |
0.125 W |
+ | |
MCU 0805 |
1 ? - 10 M? |
± 1 %; ± 0.5 % |
± 50 ppm/K; ± 25 ppm/K |
0.200 W |
+ | |
MCA 1206 |
1 ? - 2 M? |
± 1 %; ± 0.5 % |
± 50 ppm/K; ± 25 ppm/K |
0.400 W |
+ | |
精密系列 |
MCS 0402 |
100 ? - 221 k? |
± 0.25 %; ± 0.1 % |
± 25 ppm/K; ± 15 ppm/K; ± 10 ppm/K |
0.063 W |
+ |
MCT 0603 |
39 ? - 511 k? |
± 0.25 %; ± 0.1 % |
± 25 ppm/K; ± 15 ppm/K; ± 10 ppm/K |
0.1 W |
+ | |
MCU 0805 |
39 ? - 1.5 M? |
± 0.25 %; ± 0.1 % |
± 25 ppm/K; ± 15 ppm/K; ± 10 ppm/K |
0.125 W |
+ | |
MCA 1206 |
39 ? - 2 M? |
± 0.25 %; ± 0.1 % |
± 25 ppm/K; ± 15 ppm/K; ± 10 ppm/K |
0.25 W |
+ |
MC系列电阻现可提供样品,并已实现量产,大宗订货的供货周期为六周。
