凌力尔特推出具遥测接口的 2.5A 单片式主动电池电荷平衡器

凌力尔特推出具遥测接口的 2.5A 单片式主动电池电荷平衡器

         凌力尔特公司 (Linear Technology Corporation) 推出单片反激式 DC/DC 转换器 LT8584，该器件用来以主动方式平衡高压电池组。这类电池组常常用于电动汽车和混合动力汽车、以及故障安全电源和能量存储系统。因为这些电池是串联的，所以容量最小的电池限制了整个电池组的运行时间。理想情况下，这些电池完美匹配，但这常常并非是现实情况，而且随着电池老化，失配一般会越来越严重。被动能量平衡在运行时间方面没有起到任何改善作用，因为它消耗更多的较高容量电池之能量以与容量最低的电池相匹配。与此相反，LT8584 可提供高效率的主动平衡，该方法在放电期间将电荷从较强的电池 (其具有较高的电压) 重新分配至较弱的电池。这使得较弱的电池能够继续为负载供电，从而可吸取 96% 的电池组总容量，而采用被动平衡时这通常只有大约 80%。

       LT8584 包括一个 6A/50V 电源开关，可实现一个 2.5A 的平均放电电流，同时提供一种简单且紧凑的应用电路。其隔离型平衡设计能够将电荷回送至电池组顶端、或者回送至电池组中的任何电池组合、甚至回送至一个 12V 电池以替代交流发电机。LT8584 依靠其所放电的电池来运行，从而不必增设精细复杂偏置电路。该器件利用使能引脚与 LTC680x 系列电池组电压监视 IC 实现了无缝整合，并不需要任何额外的软件。另外，当与 LTC680x 系列器件配合使用时，LT8584 还可提供系统遥测功能，包括电流、电阻和温度监视。当 LT8584 停用时，其从电池吸收的静态电流小于 20nA。对于那些需要较高平衡电流的应用，可以把多个 LT8584 并联起来使用。该器件采用 16 引脚 TSSOP 封装，并符合 FMEA 和 ISO 26262 标准。

     LT8584EFE 采用 16 引线 TSSOP 封装，价格为每片 2.95 美元。工业温度级版本 LT8584IFE 经过测试，保证工作在 -40°C 至 125°C 的工作结温范围，价格为每片 3.25 美元。汽车温度级版本 LT8584HFE 经过测试，保证工作在 -40°C 至 150°C 的工作结温范围，价格为每片 3.50 美元。所有价格均为千片批购价，所有版本都有现货供应。

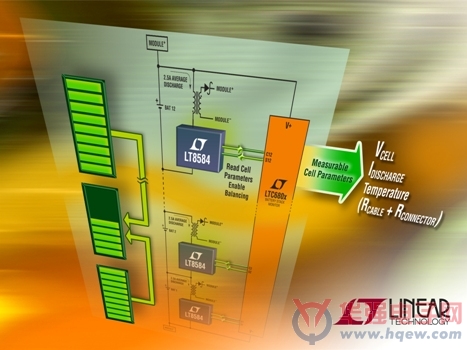

照片说明：主动地平衡高压电池组

        性能概要：LT8584

·         典型平均电池放电电流为 2.5A

·         集成的 6A/50V 电源开关

·         与 LTC680x 系列实现了无缝整合：无需额外的软件

·         可选电流与温度监视器

·         停机时具超低静态电流

·         专门针对符合 ISO 26262 标准的系统而进行设计

·         可兼容 FMEA要求

·         隔离式平衡：

·         可并联以实现更强的放电能力

·         操作中的所有静态电流均取自局部电池

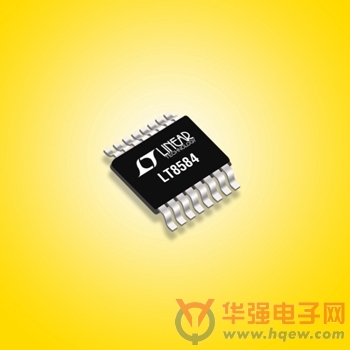

·         16 引线 TSSOP 封装
