德州仪器推出业界速度最快 16 位 DAC
来源:华强电子网 作者:—— 时间:2014-01-24 11:14

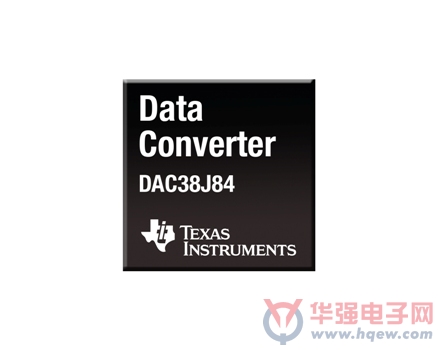

日前,德州仪器 (TI) 宣布推出业界速度最快的 16 位数模转换器 (DAC)。这款 4 通道 2.5GSPS DAC38J84 比同类竞争产品快 66%,支持适用于速率高达 12.5 Gbps 数据转换器的 JEDEC JESD204B 串行接口标准。此外,引脚兼容型双通道 16 位 DAC38J82 运行速率高达 2.5 GSPS,比现有 16 位双通道 DAC 快 25%。
DAC38J84 与 DAC38J82 可为多模式 2G/3G/4G 蜂窝基站提供所需的带宽、性能、小型外形与低功耗,可帮助其升级成 LTE-Advanced 与多天线载波聚合等更高级技术。DAC 支持高达 2 GHz 的信息带宽,可充分满足宽带功率放大器数字预失真、毫米波回程基础设施、信号干扰、雷达以及测试设备的需求。
互操作性报告可用来展示 DAC38J84 同 Altera 的 Stratix V 与 Arria V FPGA 协作的情况。该报告可指导设计人员在 FPGA 与高速 DAC 之间快速实施有效链路。
主要优势:
· 最宽的频率带宽:DAC 提供每个 DAC 高达 1.23 GSPS 的输入速率。DAC38J84 提供两个独立传输路径,每个支持高达 1 GHz 的复杂信息带宽,比速度位居第二的四通道 DAC 快 67%;
· 独特的多频带总和:DAC38J84 是首款集成多频带总和块的四通道 DAC,允许两个复杂载波块独立混合于所需的频率之后,再针对统一路径混合传输进行总和。这可通过一对 2.5GSPS 输出 DAC 支持高达 2 GHz 的信息带宽;
· 低功耗:DAC37J84 在 1.474 GSPS 的普通无线基站条件下功耗仅为 1100 mW,比现有四通道 DAC 低 50%。在 2.458GSPS 速率下,DAC38J84 功耗仅为 1612mW;
· 引脚兼容的 1.6GSPS 选项:引脚兼容型四通道 DAC37J84 与双通道 DAC37J82 运行速率高达 1.6GSPS。
工具与支持加速设计
评估板 (EVM) 可用于快速评估这些 DAC 的性能。DAC38J84EVM、DAC37J84EVM、DAC38J82EVM 以及 DAC37J82EVM 包含业界首款JESD204B 时钟抖动清除器 LMK04828,其可针对全面 JEDEC JESD204B 多芯片同步提供 2.5GHz DAC 时钟与多种 SYSREF 信号。此外,IBIS 模型还可用于验证电路板信号完整性需求。
2014 年第 2 季度,将针对所有这四款 DAC 提供参考设计。该设计将包括 LMK04828 JESD204B 时钟抖动清除器与两款宽带复杂调制器选项,可充分满足高达 4 GHz 的完整比特至 RF 解决方案需求。调制器选项包括 TRF3705 以及即将推出的、集成 PLL/VCO 的 TRF3705。
客户可将以上 DAC EVM 与 TSW14J56EVM 模式生成器及数据采集卡以及诸如ADS42JB69EVM 等适当模数转换器 (ADC) EVM 进行配对,创建完成的收发评估系统。
德州仪器在线技术支持社区www、deyisupport、com可为工程师提供更多的技术支持,在这里他们能够与同行工程师及 TI 专家互动交流,搜索解决方案、获得帮助、共享知识并帮助解决技术难题。
封装与供货情况
采用 10 毫米 × 10 毫米 BGA 封装的所有四款 DAC 现已开始提供样片,并将于 2014 年上半年投入量产。
