ONS-CMOS传感器解决方案

ONS-CMOS传感器解决方案

　　在机器视觉、流量监控、医疗等应用领域，成像系统发挥着关键的作用，其中又以图像传感器和信号处理系统(ISP)最为重要。

　　在图像传感器方面，目前主要采用两种技术产品，即CCD和CMOS、CCD成像的优点是具有良好的信噪比、灵敏度/响应速度和色彩还原水平，其在模拟监控摄像机领域使用超过20年。拥有全球安全摄像机65%的市场份额。但CCD也有其缺点，即无标准技术，这会导致更高的制造成本和更长的交货时间，CCD很难将其它功能(ADC，定时，等)集成到硅元件上，无升级设计，如果传感器上像素高，则需要重新设计。而CMOS成像技术正好弥补了CCD的不足，能够实现更好的系统集成，适合智能相机(需要额外的逻辑电路)和空间有限的针孔摄像头，易于扩展分辨率(通过增加更多的像素单元)，更高分辨率的传感器往往使用 CMOS，还能降低成本(CMOS具有工艺优势，如0.25微米 - >0.13微米技术)。CMOS技术的不足之处在于其灵敏度/响应速度比CCD低，特别是在弱光环境下(例如地铁监控摄像头)。

　　安富利电子针对中高端应用市场推出了标准的图像传感器，其产品亮点包括具有全局快门功能、高速、高度可编程、产品寿命长、高资质等级(空间、工业水平)。其采用易用性设计，安富利电子可为用户提供质量在线支持(MYON)，设计直接从BU支持，同时提供参考设计和演示系统。目前，安富利电子的ONS图像传感器产品主要包括具有全局快门功能的VITA系列，卷帘快门的MANO系列，耐辐射的STAR系列，以及高速的LUPA系列产品。

　　VITA系列产品是可编程的流水线式全局快门方案，整个系列具有相同的高可配置性，是强大的ROI解决方案，具有HDR(多坡)、高信噪比，采用CMOS技术，易于集成，有LVDS数字输出、PGA和AEC，提供FPGA的参考设计和演示套件。目前有B&W和RGB供货。

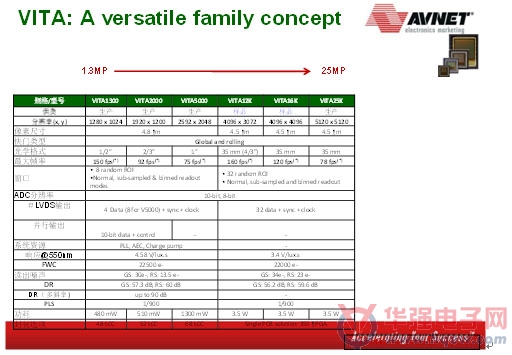

 VITA系列产品性能及参数

　　MANO系列具有高SNRmax、片上定时定序器、是高度集成的解决方案(控制，电源)，可实现可编程增益放大器偏移、自动曝光控制(AEC)，VITA2000的管脚/空间和寄存器兼容。目前仅B&W供货。

　　STAR/HAS2是面向高端应用的IS系列产品，主要用于空间应用、核电厂检查、高敏感度要求的工业应用。而LUPA为高速图像传感器系列，具有500 fps帧速率、低功耗、高分辨率、无晕染或图像滞后、管道全局快门等性能，主要面向高速机器视觉、工业成像、医学成像和运动分析应用场合。

　　除图像传感器产品外，安富利电子还提供图像及视频信号处理系统方案，如FMC模块。ONS图像传感器FMC模块为低引脚数(LPC)FMC，具有HDMI 输入/输出接口和图像传感器的电缆接口。安富利电子还提供ZC702基板，具备千兆位以太网能力，有USB主机，还具备视频/显示、HDMI输出(1080P60)、DDR3内存(总大小= 1GB)、16帧的1080P视频(32位像素)、带宽= 32 pins ? 1066 Mbps、75%的效率(24 Gbps)、61080P60视频流(32位像素)等性能。安富利电子还提供Zynq-7000视频和成像套件，包括硬件、参考设计、和开发工具(赛灵思视频IP(硬件EVAL)和ISE?设计套件嵌入式版本)等。
