一种用于信息发布系统的断电保护电路设计

一种用于信息发布系统的断电保护电路设计

　　随着信息化、智能化和网络化的发展，信息发布系统在银行、医院、交通、商场、宾馆、酒店等各种公共场所得到了广泛应用。基于PC平台[1]的信息发布系统，可以支持多种音视频格式文件，具有处理速度快、硬盘海量存储、集成度高、功能接口丰富、方便扩展等特点。然而，公共场所的电源存在不稳定因素，意外断电会造成系统当前数据丢失，甚至会损坏硬盘，导致系统崩溃[23]，而信息发布系统的安装位置往往比较分散，如果系统损坏，需要有大量的人力进行维护。因此，需要找到一种适合系统应用的断电保护方法，使系统在断电时可以完成正常处理，提高系统运行的稳定性。

　　传统的UPS电源，其价格较贵、体积较大，无法内嵌到信息发布系统中。参考文献[4]利用非易失性NVRAM芯片的快速读写特性，在掉电延迟时间将数据和状态信息快速写到NVRAM中，再上电时通过读取NVRAM来恢复数据，这种方法无法避免断电对硬盘的损坏，掉电延迟时间很难灵活控制。参考文献[56]需要改变PC的译码电路和存储器RAM电路的供电，实现难度较大。本文给出的断电保护电路，只需改变PC供电方式就可实现，断电时将PC供电切换到备用电池，控制PC关机后再切断电源，起到节能和保护作用，实现起来简单灵活。

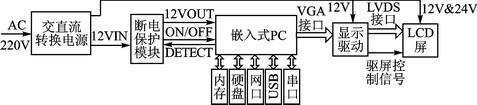

图1 系统功能框图

　　1 系统设计

　　基于PC平台的信息发布系统在硬件设计上主要包括交直流转换电源、嵌入式PC、显示驱动和LCD屏等几个部分。交直流转换电源将220 V市电转换为12 V直流输出，为PC供电。PC输出的VGA格式图像经显示驱动模块转换为LVDS接口信号，送到LCD屏进行图像显示。为避免断电对信息发布系统的损害，设计了断电保护模块，改进后的系统功能框图如图1所示。
