具高级输入和负载保护功能的10A μModule降压型稳压器

华强电子网 2014-07-07 a:2:{i:0;s:12:"负载保护";i:1;s:12:"输入保护";}

　　引言

　　总线电压浪涌不仅对DC/DC转换器构成危险，也对负载带来威胁。传统的过压保护方案采用熔丝，其动作速度和可靠性均未必足以保护诸如FPGA、ASIC和微处理器等负载。一种较好的解决方案是可准确和快速地检测过压情况，随后通过迅速断接输入电源并利用一条低阻抗通路释放负载上的过电压来做出响应。借助LTM4641中的保护功能就可做到这一点。

　　电源和保护

　　LTM4641是一款4.5V至38V输入、0.6V至6V输出、10A降压型μModule稳压器，其具有高级输入和负载保护选项，包括：

　　(A)输入保护

　　●具闭锁门限的欠压闭锁、过压停机

　　●N沟道过压电源中断MOSFET驱动器

　　●能利用少量外部元件构成浪涌抑制器

　　(B)负载保护

　　●稳健、可复位的闭锁过压保护

　　●N沟道过压放电功率MOSFET驱动器

　　此外，针对下列故障的跳变检测门限是可定制的：输入欠压、过热、输入过压和输出过压。特定的故障情况发生时可设定为闭锁或迟滞重启响应——或者停用。

　　输出过压和负载保护

　　电源和半导体控制IC行业中的常用输出过压保护方案是接通同步(底端)MOSFET。这种方法可在严重的负载电流下降过程中提供某些过压保护，但在避免负载遭受诸如高压侧功率开关MOSFET短路等真实的故障情况则并不是非常有效。如图1所示，当把一个输出放电MOSFET(MCB)和一个输入串联MOSFET(MSP)配合起来使用时，LTM4641可提供同类最佳的输出过压保护。

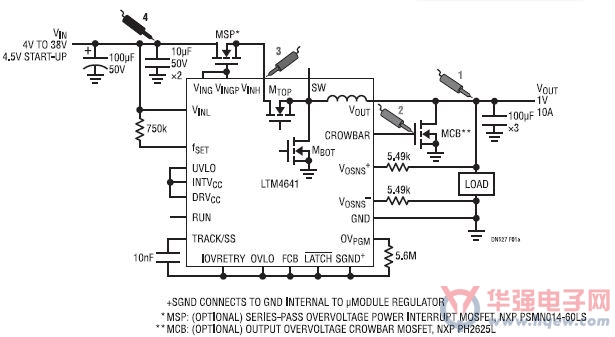

图1：具输入断接和快速放电输出过压保护功能的LTM4641

　　MCB是一个任选的外部放电器件，其位于VOUT上。假如输出电压超过了一个可调门限(默认值为高出标称值11%)，则LTM4641立即将其CROWBAR输出逻辑拉至高电平(响应时间的最大值为500ns)并闭锁其输出电压：功率级变至高阻抗状态，而且内部顶端和底端MOSFET均被闭锁。CROWBAR输出接通MCB，对输出电容器进行放电并防止输出电压发生任何进一步的正向摆动。

　　MSP被置于输入电源(VIN)和LTM4641的功率级输入引脚(VINH)之间，并被用作一个可复位的电子式电源中断开关。当LTM4641的内部电路检测到某种故障状况，例如一个输出过压(OOV)情况，MSP的栅极在2.6μs(最大值)内放电，而MSP关断。于是输入电源与LTM4641的功率级输入(VINH)断接，从而可阻止有害的(输入)电压到达昂贵的负载上。另外，LTM4641还采用一个独立的基准电压以产生一个OOV门限(与控制IC的带隙电压分开)。

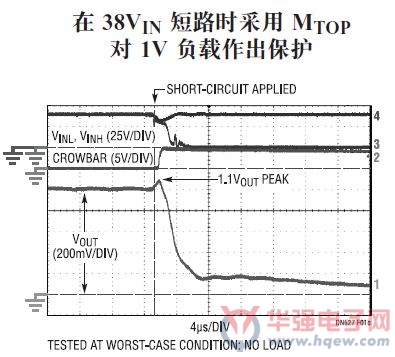

　　图1示出了当顶端MOSFET MTOP发生故障(因而在VIN和SW节点之间引起短路)时的CROWBAR和VOUT波形。CROWBAR在500ns内变至高电平，并接通MCB以将输出短路至地。VOUT不可以超过规定输出电压的110%。
