凌力尔特新推 16 位 2.5Gsps 数模转换器LTC2000

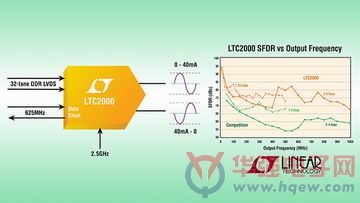

　　凌力尔特推出 16 位 2.5Gsps 数模转换器 (DAC) LTC2000，该器件具出色的频谱纯度，在 200MHz 输出时 SFDR 为 74dBc，输出频率从 DC 至 1GHz 时 SFDR 优于 68dBc，这比同类的 14 位 DAC改进了 12dB。LTC2000 具低相位噪声和很宽的 2.1GHz -3dB 输出带宽，在高端仪表、宽带通信、测试设备、有线电视 DOCSIS CMTS 以及雷达应用中，能够实现宽带或高频 RF 合成。

　　±1V 兼容的输出提供了 40mA 满标度电流，可调节为低至 10mA 或高达 60mA 以适合应用情况。数据通过并联 LVDS 接口端传送到 LTC2000，使用 625MHz 双数据速率 (DDR) 数据时钟时，传输速率高达 1.25Gsps。若要提供 2.5Gsps 更新速率，就需要双 DDR 端口，而单端口可用于较低的 1.25Gsps 更新速率工作。在 2.5Gsps 时，LTC2000 从 1.8V 和 3.3V 电源消耗 2.2W，而在 1.25Gsps 时，该器件仅消耗 1.3W 。LTC2000 易于使用，并提供了一个内部模式发生器、LVDS 环路输出多路复用、以及结温检测以简化系统开发和调试。

　　LTC2000 有 16 位、14 位和 11 位版本，采用 RoHS 兼容的 9mm x 15mm BGA 封装。LTC2000 的商用和工业温度级版本已开始批量供货，价格富竞争力，LTC2000-16 的千片批购价为每片 69.00 美元。

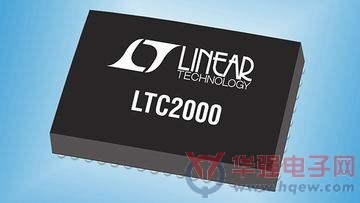

　　照片说明：16 位、2.5Gsps DAC

　　性能概要：LTC2000

　　? 在 70MHz fOUT 时 SFDR 为 80dBc

　　? 从 DC 至 1000MHz fOUT 的 SFDR >68dBc

　　? 40mA 标称满标度电流，±1V输出兼容

　　? 10mA 至 60mA 可调满标度电流范围

　　? 单或双端口 DDR LVDS 和 DHSTL 接口

　　? 低延迟 (单端口为 7.5 个周期，双端口为 11 个周期)

　　? 从 DC 至 1000MHz，双音 IMD >78dBc

　　? 在 65MHz fOUT 偏移1MHz 時有 –165dBc/Hz 附加相位噪声

　　? 170 引线 (9mm x 15mm) BGA 封装
