Spectrum发布采样率为5GS/s的PCIe高速数据采集卡

Spectrum发布采样率为5GS/s的PCIe高速数据采集卡

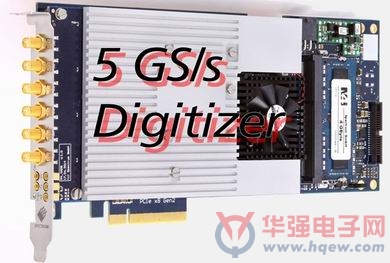

　　Spectrum推出频率范围介于DC至1GHz区间的PCIe高速数据采集卡，以满足工程师与科学家在捕获及分析快速电子信号时的需求。此次，实时采样率高达5GS/s的9款全新型号的数字化仪将加入M4i系列，使德国Spectrum公司基于PCIe的产品性能得到极大的扩展。此外，高宽带使用户在测量信号、边缘以及脉冲时可精确到亚纳秒。

　　此次推出的PCIe高速数据采集卡分为单通道、双通道及四通道。当诸如数字示波器和频谱分析仪等传统的测量仪器在测量速度、灵活性、尺寸或通道密度方面遭遇问题时，新产品将能够取而代之。

　　新产品的设计是基于最受行业认可的PCIe总线，最高的数据传输速度可达3.4GB/s。德国Spectrum的全系列数字化仪均支持瞬态记录和数据流模式。数据流可捕捉直接传递至电脑端的超长信号，在保持完整信息的同时对其进行存储或分析。

　　由于配备了一组灵活的触发模式以及用以增益调整的全面校准前端，M4i系列可以捕获最为复杂与稀有的事件。采集模式包括快速触发时间戳的存储器分段。触发器之间待触发时间可低至80采样点(5G每秒的情况下达到16纳秒)，这使得即便是两个事件发生时间极为接近的情况下，捕获时间戳脉冲和信号突发成为可能。

　　对于通道需求超过4个的应用来说，最多可在同一系统中运行8个M4i系列板卡。板卡之间可以Spectrum的Star-Hub选项进行连结，该选项可分发板卡之间的时钟和触发信号。通过使用Star-Hub，系统将可获得8到32个完全同步的通道体验。

　　Spectrum技术总监Oliver Rovini相信新的M4i板卡所拥有的新特性将使广大范围内的科研与产业应用更趋完美。“由于新的M4i板卡采样率高达5 GS/s，而且带宽更宽，Spectrum成为在电子、航天、国防以及科研领域能够极快数字化信号与脉冲的少数企业之一。先进的触发与采集模式能够捕获最为复杂的信号。例如，可以利用存储器分段特性存储雷达信号，激光快速触发，或是利用流模式存储长而复杂的传播信号。客户可以选择最为匹配其要求的Spectrum产品，例如将单通道板卡用于光谱仪，或将多通道系统用于监控一个大型的多传感器试验。”

　　Spectrum强大的SBench 6平台可以很好地控制和操作M4i系列数字化仪。SBench 6不但支持数字化仪的所有主要功能，同时也具有显示、存储及分析的属性。

　　对于自己编程的用户来说，可以使用Spectrum技术成熟的的驱动器(适用于Windows和Linux系统)。M4i系列提供了一组编程示例来演示板卡主要信号捕获功能。同时广泛支持包括C/C++, LabVIEW, Visual Basic, VB、NET, C#, J#和 Delphi的编程环境。

　　全新的M4i系列板卡将在慕尼黑举办的2014年电子展会上(Electronica Exhibition 2014)亮相，并在随后上市，定价从4000欧元，约合5200美元起。该款数字化仪配有软件驱动程序并附赠两年质保，免费提供软件和固件更新的技术支持。
