凌力尔特推出400mA、40V降压型开关稳压器LT3668

　　凌力尔特推出 400mA、40V 降压型开关稳压器 LT3668，该器件具备双跟踪 LDO 输出，采用 MSOP-16E 封装。LT3668 提供了一款完整和坚固的电源解决方案，适用于要求传感器电源紧密地跟踪测量 ASIC 电源的应用。LT3668 在 4.3V 至 40V 的 VIN 范围内工作，具 60V 瞬态保护，从而非常适合汽车和工业应用。其内部 600mA 开关可以提供高达 400mA 的电流，该电流分配给主输出和两个跟踪 LDO 组成的组合负载。主开关通道可以提供低至 1.2V 的输出，而每个 LDO 可以提供低至 1.1V 的输出。当所有 3 个通道都处于稳定状态时，LT3668 仅需要 50μA 静态电流，从而使该器件非常适合始终保持接通的汽车应用。

　　LT3668 的开关频率在 250kHz 至 2.2MHz 范围内是用户可编程的，从而使设计师能够优化效率，同时避开关键噪声敏感频段。每个集成的跟踪 LDO 都有一个准确和高达 200mA 的可编程限流值，以确保提供更高级别的可靠性。跟踪 LDO 的高准确度使这些 LDO 非常适合给 ADC 和传感器供电。尽管这些 LDO 可以由独立输入供电，但是用主开关输出给它们供电可以同时实现高效率和低噪声。LT3668 的耐热增强型 MSOP-16E 封装与高开关频率 (允许使用小型外部电容器和电感器) 相结合，可组成占板面积紧凑的高热效率解决方案。

　　LT3668 的主开关采用了高效率 600mA 开关，必要的振荡器、控制和逻辑电路集成在单一芯片中。特别的设计方法可在宽输入电压范围内实现高效率，同时 LT3668 的电流模式拓扑可实现快速瞬态响应和卓越的环路稳定性。其他特点包括电源指示器、同步功能、电池反向保护、限流和过热限制以及可编程欠压闭锁。

　　LT3668EMSE 采用耐热增强型 16 引线 MSOP 封装，价格为每片 2.55 美元。LT3668IMSE 经过测试，在 –40°C 至 125°C 的工作结温范围内工作有保证，价格为每片 2.81 美元。所有价格均为千片批量的单片价格，所有版本都有现货供应。

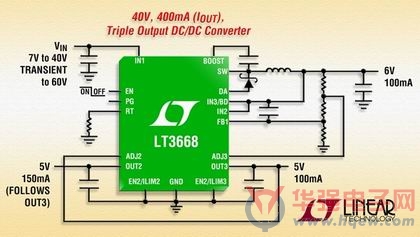

　　照片说明：40V、400mA (IOUT)、三输出 DC/DC 转换器

　　性能概要：LT3668

　　? 单输入、三输出电源仅需要一个电感器

　　? 双低压差线性跟踪稳压器

　　  o 具可编程限流的 200mA 输出

　　  o 1.6V 至 45V 输入范围

　　  o 故障保护至 ±45V

　　? 降压型稳压器

　　  o 低纹波 (<15mVP-P) 突发模式 (Burst Mode?) 工作

　　  o 具内部电源开关的 400mA 输出

　　  o 4.3V 至 40V 输入工作范围 (最大值为 60V)

　　? 在无负载情况下，12VIN 至 6V、5V 和 5V 输出时 IQ = 50μA

　　? 250kHz 至 2.2MHz 可调开关频率

　　? 在 300kHz 至 2.2MHz 范围内可同步

　　? 可编程欠压闭锁

　　? 电源良好指示器

　　? 采用耐热增强型 16 引线 MSOP 封装
