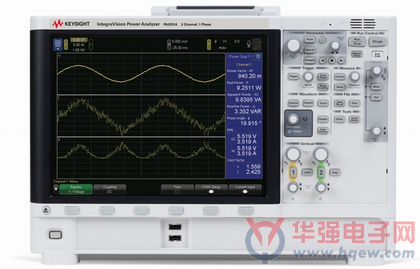

是德科技推出第一款具有可视特性的触摸屏功率分析仪

　　是德科技推出第一款具有类似于示波器可视特性的IntegraVision系列功率分析仪，它结合了精密的功率测量和分析功能，并配备了便于操作的多点触摸屏操作，为电源转换系统产品研发和测试工程师提供了功能强大、便捷易用的工具，帮助他们对设计的产品进行动态电流、电压、功率、效率等完全可视化的测量，以确保其设计的性能。

　　目前，电源转换器和系统的应用领域非常广泛，其产品也非常繁多，包括了电源逆变器、电源适配器、通用电源、电池系统、车辆和飞机的动力系统、照明系统、电子镇流器和家用电器等等。工程师在这些电源转换器和系统的设计中，需要高精度测量来判定和表征产品的性能和真实效率。虽然，目前市场上的一些功率分析仪提供了不错的测量精度，但还是缺乏表征在动态条件下的功率消耗的能力，而且难于使用。此前，工程师需要功率分析仪完成精确测量，再使用示波器来观察化重复和单次事件，例如在导通和瞬变发生的过程。IntegraVision功率分析仪可以有效替代示波器完成这些测量，从而降低测量的复杂性和测试时间。

　　是德科技IntegraVision功率分析仪是研发工程师理想的工具，它可以快速并交互测量交流及直流功耗、电源转换效率，公共交流供参数的刺激响应，如频率、相位、谐波，并全部提供 0.05%基本精度和 16bit 分辨率。而它的采样率高达5MSa/s，带宽为2MHz ，可帮助工程师有效表征高度动态条件下的功率消耗。

　　“将功率分析仪的精度和类似示波器的可视化特性集中在一台仪器中，IntegraVision可以让研发工程师的设计验证工作更为轻松，对问题进行精确定位，并帮助他们优化产品的设计和电源效率”，是德科技的电源和能源事业部总经理Kari Fauber说。“如果工程师可以用一个示波器，他们就已经知道如何使用这一工具了，只需要很少的再学习过程。它带有多点触摸屏，让功率测量和分析不再耗时且乏味。”

　　IntegraVision功率分析仪宽范围的测量和1000V有效值的隔离技术(Cat II)，可以满足工程师众多的测试需求。仪器在所有的通道都标准提供了 2A和 50A的直接电流输入。同时，它也支持外部传感器输入和电流探头，转换电压为 10V 满刻度。

　　IntegraVision功率分析仪设计紧凑，最大程度降低了工作台的占用空间。其鲜明的特点包括：

　　? 利用高速数字化仪，实时、可视化地同时捕获电压、电流的瞬态、状态变化和浪涌电流

　　? 基于完整的Nyquist运算，在时域和频域中分析功率损耗

　　? 在大屏幕、高分辨率的触摸幕上，显示测量参数，进行更深层的观察

　　IntegraVision功率分析仪的用户界面的设计，借鉴了是德科技久负盛名的InfiniiVision 6000 X 系列示波器的设计技术，包括 12.1 英寸多点触控电容式触摸屏和缩放、滚动功能等等。在用户界面开发过程中，我们也吸取了众多工程师的建议和反馈意见。这给工程师带来了直观的用户体验，让他们在几分钟内熟悉IntegraVision的使用，并测量他们的设计。

　　目前，是德科技的IntegraVision PA2201A双通道功率分析仪已经开始接受订货，它适用于单相交流和直流的测量。出货时间预计在五月。同时，IntegraVision PA2203A 4通道的功率分析仪预计将在 2015 年第四季度推出，它更适合于三项交流电的测量。
