电磁感应式智能无线充电器设计方案
因不同的类型电子产品需要使用不同的充电器，充电时还要寻找合适的插口和理顺接线，笔者利用电磁感应原理，设计了智能无线充电器。该无线充电器具有 自动感应充电和充满电后智能断电功能，不仅适用于各种不同充电电压和容量的电子产品，而且能够对多台不同的电子产品同时进行充电。作品采用智能无线充电的 设计思想，具有使用方便、适用面广的优点，有较高的推广应用价值。
1.系统概述
1.1当前充电模式情况
在电子科技技术高速发展的今天，全球范围内的手机用户数量已经达到了33亿，再加上MP3、MP4等其他周边电子产品，平均不到2人就拥有一个需要充电 的便携式电子产品。目前普遍使用的都是数据线插接式充电，这种充电方式数据线接口用久了通常会有触不良等现象，而且单个充电器适应面不广，因不同的类型电 子产品需要使用不同的充电器，充电时还要寻找合适的插口和理顺接线，真可谓费时费力;各种便携式电子产品的充电是一件令人头痛的麻烦事。为了改良上面的现 象，研发智能无线充电器是很有必要的。
1.2作品简介及优点
智能无线充电器利用 电磁感应原理，是非接触充电系统，不再通过导线(充电线)传输电能，而是无线传输方式充电。没有充电所用的物理接口，与一般充电器相比，避免了插线或拔电 池的麻烦，具有一般充电器的工作原理;作品采用一(充电器)对多(感应负载)充电、智能充电的设计思想;无线充电器对负载充电时，指示灯将由绿灯转换为七 彩灯，手机也正确显示充电状态并智能完成充过程(实验产品为手机)。本充电器可以同时对多个负载充电，可以自动感应是否有负载充电，达到自动充电，充满电 后10秒自动断电，达到智能化;从而大大方便了用户。智能无线充电器使用十分方便、一个充电器就可以满足一个家庭的需要，具有较高的推广应用价值、成本低 廉(与一般充电器价格相差不多)等优点，现在世界上许多大公司(如Sony，Intel，apple，飞利普等)也正在火热研究中;智能无线充电必将是取 代物理直插的发展方向，将肯定受到人们的欢迎和重视。
基于以上思路，充分运用所学电子技术知识，经过老师悉心指导。设计、制作智能无线充电器，它具有如下优点：
(1)成本低廉
电路由脉冲产生部分、功率放大部分，滤波部分、比较部分及发射和接收部分组成，每部分只是几个小元件组成，制作简单。
(2)一对多充电
一台充电器可以对多个负载充，一个家庭购买一台充电器就可以满足全家人使用，随着负载的增加，工作效率也会增高，因此可以节约用电同时亦可减少不必要的开销。
(3)方便性
与一般充电器相比，减少了插拔的麻烦，同时亦避免了接口不适用，接触不良等现象，老年人也能很方便地使用。
(4)智能化
只要把感应负载往充电器上面放，就可以自动感应充电，通过信息反馈，当感应负载满电后，自动断电，实现充电过程智能化。
2.工作原理概述
2.1系统模块
无线充电器利用电磁感应原理。通过NE555D芯片产生一个36.7K的脉冲频率(因为经过调试在36.7K频率时，效率达到最高)，IRFP460功 率放大，使发射线圈产生磁场，当接收线圈靠近时，产生感应电流，经过全波整流和稳压，得到负载(手机)所需要的充电电压和电流。发射线圈的电流会随着感应 负载的增加而增大，通过运放把0.33欧的负载电压23倍放大，再经过1N4148整流滤波得到电压U1与基准源Uo比较。充电时，U1大于Uo七彩灯闪 亮，表示正在充电;空负载或充满电时，U1小于Uo，绿灯亮，若10秒钟后没有感应负载，自动断电;按一下复位键则充电器重新启动。具体电路分析如下：
2.1.1NE555D脉冲发生器模块

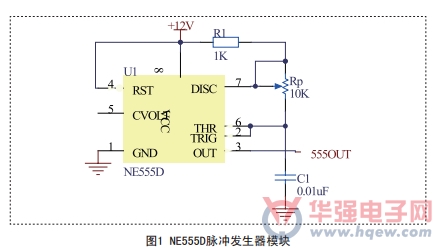

如图1，根据T=(R1+Rp)C1，f=1/T，调节Rp使NE555D输出一个36.7KHZ的脉冲频率。
2.1.2功率放大及无线发射模块

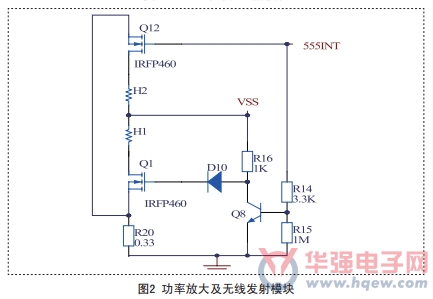

主要把NE555D产生的一个36.7KHZ的脉冲功率放大，经发射线圈发射出去。当脉冲为高电平时，Q12栅极为高电平，Q12导通，此时Q8饱 和，Uceq电压只有0.67V，经D10-4148后Q1栅极电压为0，Q1截止。当脉冲为低电平时，Q8、Q12同时截止，电流直接由 R16D10Q1，Q1导通。整个过程中Q1与Q12均以一开一关的形式工作。电路如图2：
2.1.3感应线圈模块

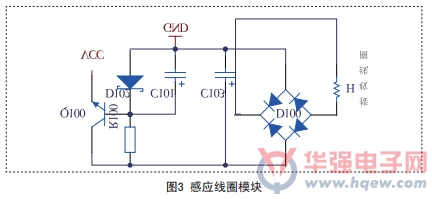

如图3，当感应线圈靠近发射线圈时，就会产生感应电流，经过全波整流后，根据不同的电子产品的充电电压，可选择不同的稳压二极管稳压，再经三极管Q100放大电流后供给不同电子产品充电。
2.1.4充电检测模块

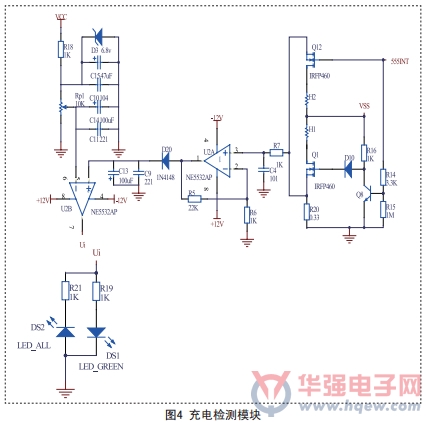

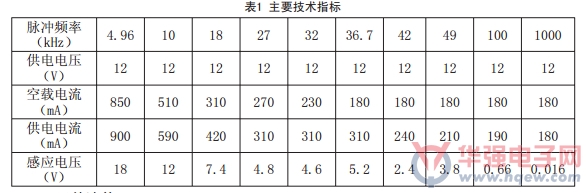

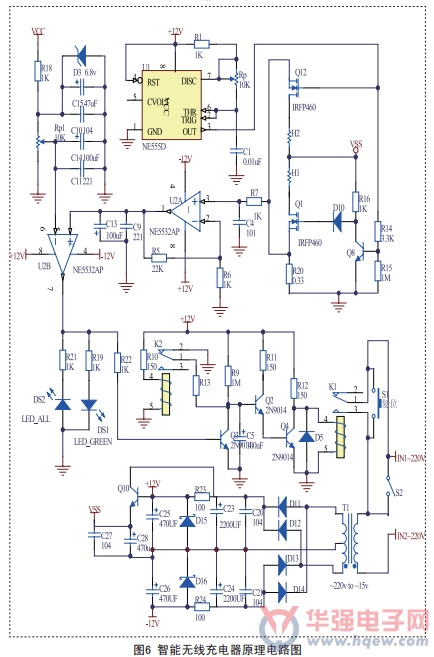

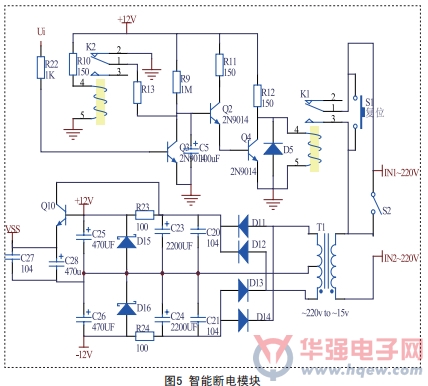

当有感应负载时，R20(0.33欧)电阻上的电压会增大，经运 放U2A放大A=1+R5/R6=23倍后，电压变化明显，再经过1N4148整流滤波，得电压U1与基准源U。比较，此时U1>U。，运放输出Ui为高 电平，七彩灯闪烁;当感应负载充满电(或没有感应到负载)，此时U1 2.1.5智能断电模块 (1)当开关S2断开时，整充电器处于智能充电过程。充电器启动时，继电器K1闭合，同时K2为断开状态。当有感应负载时，七彩灯闪烁，Ui为高电平， 此时Q5饱和，电压Uceq为0.67V，低于Q2+Q4的导通电压之和(1.34V)，Q2与Q4构成达林顿，同时截止，继器K1吸合;当感应负载充满 电(或无感应负载)时，绿灯亮，即Ui为低电平，此时Q3截止，电容C5与R9构成RC充电电路，当电容充电电压到达Q2与Q4的导通电压时，Q2导通， 使Q4饱和，此时继电器工作电压只有0.67V，继电器断开，整个电路处于完全断电状态。断电后，继电器K2闭合，此时C5与R13构成RC放电电路，给 C5快速放电。当按一下轻触复位开关时，充电器重新启动。当感应负载充满电(或无感应负载)时，电容C5充电，其电压为Ut 由公式Ut=12*(1-e-t/R9C5)得：t=-R9C5ln(1-Ut/12) 其中C5=100UF，R9=1MΩ，Ut=1.34V， 经计算得断电时间：t=10S 实现了10秒自动断电。在绿灯亮的10秒内只要有感应负载，则Ui为高电平，Q3饱和，电容C5放电。整个充电过程实现智能化断电。 (2)当S2闭合时，整个充电电路处于手动断电过程。 2.1.6流程图 具体工作流程如图7所示： 2.2系统实现 系统实物图如图8、图9、图10所示。 3.主要技术指标 该作品主要技术指标如表1所示 4.元件清单 本系统所采用的主要元件清单如表2所示： 经统计得： 元器件总价格$=17.18(元)。 5.作品扩展 通过研究，我们发现无线电磁感应充电的应用领域十分广泛，除了应用于最基本的手机、MP3、MP4、笔记本电脑，数码相机等便携设备充电外，还可以应用在医疗、工业领域中，特别对于那些完全密封式的设备有着更重要的意义;如果把发射线圈装进鼠标垫里面，便可实现鼠标无线供电。其实除了感应充电以外，还可以通过改变脉冲频率实现驱蚊赶鼠等功能。 6.结束语 本设计把目前电子类课程所学的专业知识真正应用到实践中，由于作品架构设计合理，电路功能实现较好，性能优良、稳定，较好地达到了预期设计要求的各项指标。 关注电子行业精彩资讯，关注华强资讯官方微信，精华内容抢鲜读，还有机会获赠全年杂志 关注方法：添加好友→搜索“华强微电子”→关注 或微信“扫一扫”二维码
