国内首颗All-in-one液晶驱动芯片 集创推出HD720/HD800中小尺寸驱动芯片

　　集创推出All-in-one 小尺寸LCD驱动芯片ICN9706。该芯片同时支持手机HD720以及平板HD800 分辨率，最大支持8英寸屏幕。ICN9706是国内首颗将驱动与TCON合二为一、同时支持手机和平板的LCD驱动芯片。

　　根据IDC发布的预测数据显示，到2017年国内市场智能手机出货量仍将超过4.6亿部，市场规模约为7405亿元。在4G时代之后，消费者对手机的配置与功能的期待越来越高，高清、超薄、低功耗等已成为消费者所关注的重要因素，手机屏幕分辨率也从最早的QVGA、VGA，进化到了720P(HD);HD720分辨率已经为市场最主流的配置。

　　All-in-one架构，手机、平板灵活应用

　　不同于大尺寸面板驱动芯片，ICN9706驱动芯片采用all-in-one的架构，将Source驱动、Gate驱动以及TCON集成在一颗芯片中，在节省板卡面积同时，也降低了功耗。ICN9706在设计之初就考虑到了目前智能手机与平板的应用趋势，可以灵活支持智能手机以及平板HD720/HD800两种应用而不需要分别搭建手机和平板不同的系统平台，使得设计更简便、更灵活，为新产品的上市缩短了时间。

　　低功耗

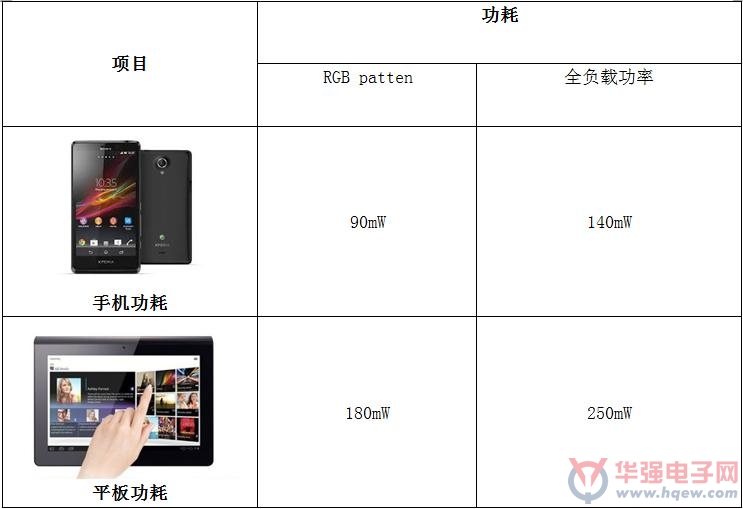

　　众所周知移动终端设备对功耗的要求非常严格，ICN9706在低功耗上下了很大的功夫。在手机RGB patten 应用情景下的功耗仅为90毫瓦，而全负载峰值也只有140毫瓦。

　　全面支持市场所有玻璃

　　由于ICN9706需要同时支持手机和平板产品，因此在设计时考虑到不同屏幕的应用，将产品的兼容性提升到了最大化，使得ICN9706可以支持目前市场上所有的玻璃，以方便模组厂进行生产。

　　芯谋研究首席分析师顾文军表示“中国大陆的显示产业拥有百亿规模的庞大市场，液晶面板行业这两年有了长足的进步，并且具备了全产业链自主可控的能力。但目前其关键组件之一的驱动芯片依然是以海外企业为主导，大陆本土企业在此领域有着巨大的机遇，做好战略布局，弯道超车。”

　　集创北方高级副总裁张恒介绍“这个小尺寸驱动芯片是由业界国际级专业开发团队打造而成，采用成熟的Wafer制程工艺，严格的成本控制设计理念，严苛的产品验证，是极具竞争力的产品。这个芯片将于9月量产”。张恒表示：“移动互联网+带动了中国智能移动终端产业的发展。集创一直围绕平面显示技术应用来定位公司产品，未来公司将围绕电视、电脑、手机多屏合一为基础做好产品延伸。紧接着集创将陆续推出FHD，2K等小尺寸驱动产品”。

　　相关资讯：

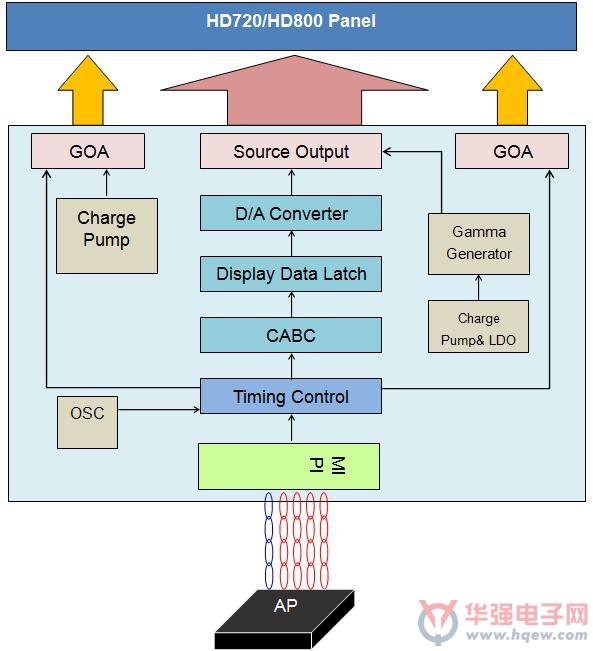

　　驱动芯片配合Timing controller 工作原理

　　芯片性能概要：ICN9706

　　l Single chip WXGA a-Si TFT LCD Controller/driver

　　l MIPI高速接口

　　l 2402 source通道输出

　　l CGOUTL 1~22及CGOUTR 1~22 GIP时序通道输出

　　l 支持1-dot / 2-dot / 4-dot / 8-dot / Zig-Zag / Column反转驱动方法

　　l 支持DC VCOM

　　l 支持CABC 及 CE

　　l 通道输出可选: 800RGB x (480+4 x NL)及720RGB x (480+4 x NL)

　　l 支持Full color mode 16.7M 及262K colors

　　l 数字电源电压：1.65V到3.3V

　　l 模拟电源电压：2.5V到3.3V

　　l COG封装

　　l 完全支持市面上的玻璃
