无人机技术各模块详解与技术分析（上）

无人机技术各模块详解与技术分析（上）

　　如今无人机成为了展会最大的热点之一，大疆(DJI)、Parrot、3D Robotics、AirDog等知名无人机公司都有展示他们的最新产品。甚至是英特尔、高通的展位上展出了通信功能强大、能够自动避开障碍物的飞行器。无人机在2015年已经迅速地成为现象级的热门产品，甚至我们之前都没有来得及细细研究它。与固定翼无人机相比，多轴飞行器的飞行更加稳定，能在空中悬停。主机的硬件结构及标准的遥控器的结构图如下图。

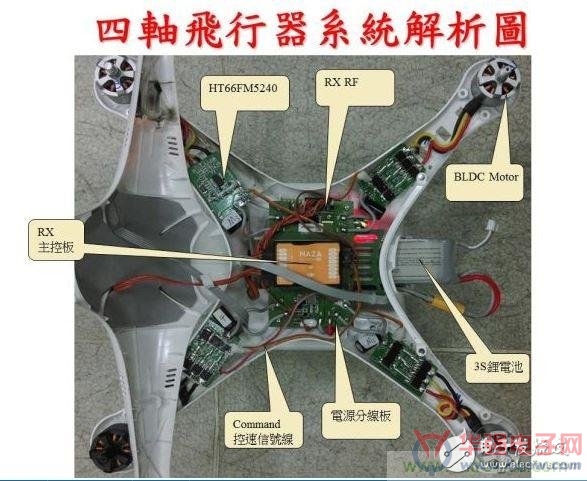

　　四轴飞行器系统解析图

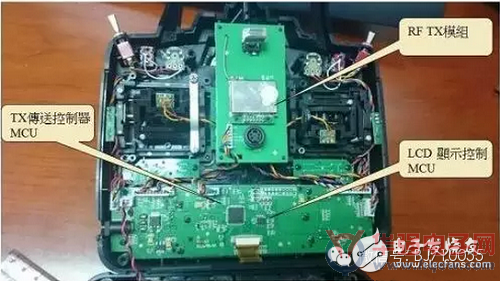

　　遥控器系统解析图

　　以上只是标准产品的解剖图，有些更加高级的如针对航模发烧友和航拍用户们的无人机系统，还会要求有云台、摄像头、视频传输系统以及视频接收等更多模块。

　　飞控的大脑：微控制器

　　在四轴飞行器的飞控主板上，需要用到的芯片并不多。目前的玩具级飞行器还只是简单地在空中飞行或停留，只要能够接收到遥控器发送过来的指令，控制四个马达带动桨翼，基本上就可以实现飞行或悬停的功能。意法半导体高级市场工程师介绍，无人机/多轴飞行器主要部件包括飞行控制以及遥控器两部分。其中飞行控制包括电调/马达控制、飞机姿态控制以及云台控制等。目前主流的电调控制方式主要分成BLDC方波控制以及FOC正弦波控制。

　　新唐的MCU负责人表示： 多轴飞行器由遥控， 飞控，动力系统， 航拍等不同模块构成， 根据不同等级产品的需求，会采用到不同CPU内核。例如小四轴的飞行主控， 因功能单纯， 体积小， 必须同时整合遥控接收， 飞行控制及动力驱动功能;中高阶多轴飞行器则采用内建 DSP 及浮点运算单元的， 负责飞行主控功能，驱动无刷电机的电调(ESC)板则采用MINI5($1.0889)系列设计。低阶遥控器使用 SOP20 封装的4T 8051 N79E814;中高阶遥控器则采用Cortex-M0 M051系列。另外， 内建ARM9及H.264视频边译码器的N329系列SOC则应用于2.4G及5.8G的航拍系统。

　　在飞控主板上，目前控制和处理用得最多的还是MCU而不是CPU。由于对于飞行控制方面主要都是浮点运算，简单的ARM Cortex-M4内核32位MCU都可以很好的满足。有的传感器MEMS芯片中已经集成了DSP，与之搭配的话，更加简单的8位单片机也可以做到。
