凌力尔特推出IQ为6µA的500mA、140V升压/SEPIC/反激式/负输出DC/DC转换器
来源:华强电子网 作者:------ 时间:2015-11-03 16:49

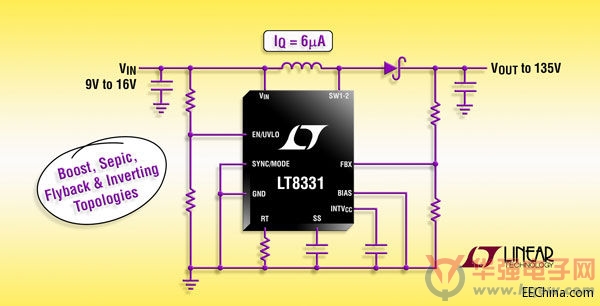

凌力尔特推出电流模式升压型 DC/DC 转换器 LT8331,该器件具内部 500mA、140V 开关。LT8331 在 4.5V 至 100V 输入电压范围内工作,非常适合用于工业、交通和航空电子应用中的多种输入电源。LT8331 可配置为升压、SEPIC、反激式或负输出转换器。其开关频率可编程在 100kHz 至 500kHz 范围,从而使设计师能够最大限度地减小外部组件尺寸。突发模式 (Burst Mode) 工作使静态电流降至仅为 6μA,同时保持输出纹波低于 20mVP-P。高压 MSOP-16E 封装和纤巧的外部组件相结合,可确保非常紧凑的占板面积,同时最大限度降低解决方案成本。
LT8331 的内部高效率 0.5A 开关提供高达 90% 的效率。单个反馈电阻器设定输出电压,而无论输出为正或为负,从而最大限度减小了外部组件尺寸。LT8331 的 SYNC/MODE 引脚允许同步至一个外部时钟,或者该引脚也可用来选择突发模式工作以实现超低 IQ,或选择脉冲跳跃模式以实现尽可能最低的噪声。其他特点包括可编程欠压闭锁 (UVLO)、内部软启动、频率折返和过热停机保护。
LT8331EMSE 采用高压 MSOP-16E 封装。工业温度 (?40°C 至 125°C) 版本 LT8331IMSE 也已供货。千片批购价为每片 2.95 美元,两种版本都有现货供应。
性能概要:LT8331
? 宽输入电压范围:4.5V 至 100V
? 超低静态电流和低纹波突发模式工作:IQ = 6μA
? 0.5A、140V 电源开关
? 用单个反馈引脚设定正或负输出电压
? 可编程频率 (100kHz 至 500kHz)
? 同步至一个外部时钟
? BIAS 引脚用来实现更高的效率
? 可编程欠压闭锁 (UVLO)
? 耐热性能增强型高压 MSOP 封装
