星三角启动电路图各符号意义

星三角启动电路图各符号意义

在电动机中有对称的三相绕组，互成120度电角，当星行连接时是把三相绕组的尾端相连，首端引出，呈Y状，所以星行接法的符号是“Y”。三角形连接是把一相的尾端和另一相的首端相连，这样首尾相接成“△”，所以三角形接法的符号是“△”

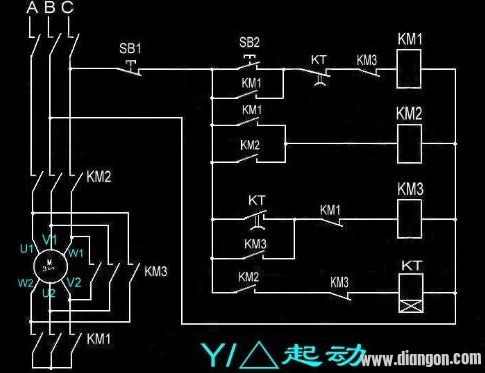

按下SB2 ,接触器KM1得电吸合，KM1常开触点闭合，接触器KM2得电吸合 , KM2常开触点闭合构成自锁,同时KM1常闭触点断开接触器KM3线路形成互锁, KM1主触点将电机联结成Y形接法，KM2主触点接通三相电源运行;当卡在KM2.上的延时器达到设定时间时,常闭延时触点KM2断开, KM1失电复位，常开延时触 点KM2闭合, KM3得电吸合，KM3常闭触点断开KM1线路形成互锁;此时KM1主触点断开Y形锁尾接法，KM3主触点将电机出线端的U1与W2、V1与U2、W1与V2分别联结构成4形运行。此种接法只适合于电动机正常运行时为三角型联接。

所需主要元器件:三个交流接触器，一个热继电器,一一个时间继电器,启动、停止按钮各一, 熔断器两个三个接触器作用:一个为主电路接通电源, -一个为Y型启动,一个为4启动。时间继电器作用:通过设定确定星型到三角型转换的时间,需要延时触点。热继电器作用:提供过载保护。

熔断器作用:为电动机提供短路保护。
