音频信号放大器电路图大全（十款经典的音频信号放大器电路原理图详解）
音频信号放大器电路图（一）

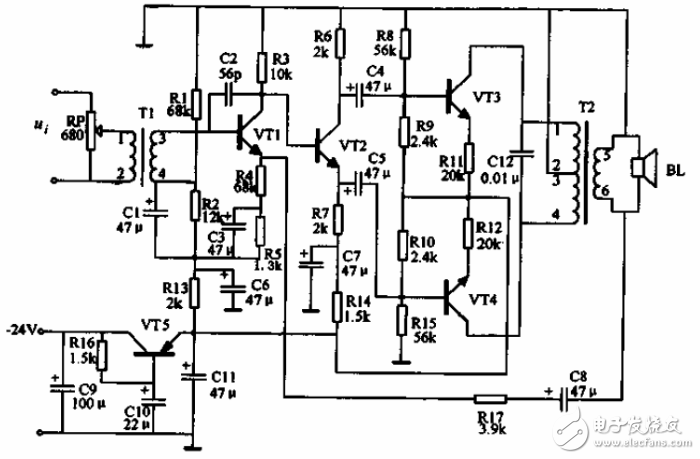

如图所示。本音频信号放大器主要用于频带为300Hz～3400Hz范围内，它可广泛用于通讯机中的公务联络，也可用于小型音响、收录机、收音机放大，以及其它音频故障接收信号。
工作原理

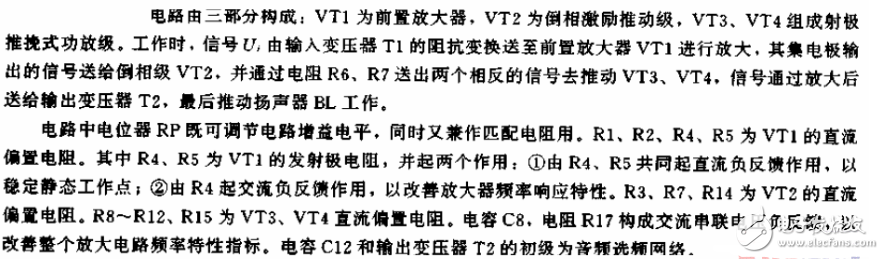

电路原理如图所示。本放大器由三极管VT1、VT2、VT3、变压器T1、T2及相关元件组成。微弱的信号ui由输入变压器T1，感应的信号送到前置放大器VT1的基极进行放大，其集电极将放大信号送到变压器T2，T2的作用能使单端变成双端，则T2的次级绕制的两组分别送至由三极管VT2和VT3组成的单端推换式放大电路，工作于甲乙类状态。经耦合电容C5、C6送到扬声器BL，BL发出放大后的音频信号。

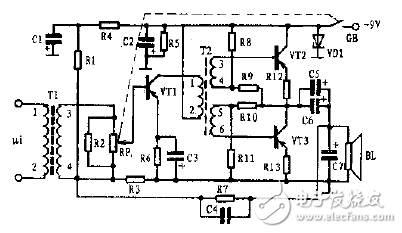

音频信号放大器电路图（二）
