211电子管功放电路图大全（八款模拟电路设计原理图详解）

211电子管功放电路图（一）

211是大功率直热式三极功放管，屏极电压高达1000V，极限高压为1250V，屏极耗散功率75~100W，栅极负压50~80V。此胆的工作范围较宽，屏极电压750~1250V均能正常工作，但常用屏极电压多在900~980V。用此胆制作的功放机不但输出功率强劲，而且音质纯正，保真度高，音色清澈柔美。AN-211机用的是曙光制造的改良品种，音色更佳，并且声音稳定性也好，单管A类放大输出功率在10W以上。

胆机出好声的另一个原因是电子管的组合及配用好声的推动管。市面上的胆机，配211胆的推动管通常多是屏流较大的三极管，如12BH7、12AU7或2A3等。为了提供高品质的推动电压，AN-211推动级用的是4P1S。这也是本机的独特设计。此胆很少见到使用——不论是商品或是DIY者的作品，但确是一款靓声胆。4P1S是直流的五极功率放大管，屏流最大60mA，输出功率4.2W，是20世纪50年代北京电子管厂制造的，使用资料现已很难找到，由于年代已久，能找到的零星资料也可能有误差。该胆的屏极、灯丝、栅极等都是用直流供电，所以使用也较麻烦，需一套直流供电系统。以前的直流电子管收音机是用干电池供电的，实用电路见图1。AN-211的设计者将此胆用在此机推211，足见设计者的功底、眼力和招术之高了。线路组合合理，靓胆用在适宜位置，也更能使211的潜质得以淋漓尽致的发挥。

图1  电路图

有了好声的电子管，性能优越且又巨型的变压器，好声的阻容元件，再进行精细的手工制作，何有不出好声之理。

211电子管功放电路图（二）

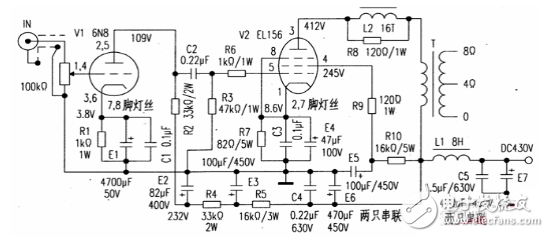

本机采用两级放大，前级用6N8P并联，功放级用EL156管组成单端甲类放大电路。通常前级包括前置放大与推动两级，以满足功放胆的推动要求。然而EL156属高跨导、低栅压管，所以前置级与推动级合并为一级就可以了。

在Hi—Fi功放中，放大级数越少，信号在放大过程中的噪声、失真也越小。前级放大管6N8P为双三级胆，采用并联方式，也可根据个人喜好更换成6N6等“小个头”，或其他个人音色喜好的前级管，使整机在视觉上更显个性，当然换管音色也会发生变化，总之，胆功放是个性的东西，音色的改变只要满足自己的喜好就行。

电源部分比较简单，笔者不再提供电源部分的原理图，这台机器采用了高、低压两只电源变压器，一只低压变压器提供6N8P和EL156的三组灯丝6.3V绕组，另一只高压变压器提供整流管5Z8的一组灯丝5V绕组和两组450V／0．2A的高压绕组，然后由两只电感滤波后分别供给左右声道。足够的灯丝预热对电子管的寿命有积极作用，所以开机时要先开低压开关，等电子管完全预热后再开高压开关，关机过程正好相反。

单端甲类胆机输出变压器的绕制要求是比较高的。笔者这台机器上的4个变压器和2个电源滤波电感都是在深圳一家专业厂绕制的，数据、绕法由笔者提供，采用4夹3分层、交叉绕制，两只采用96#硅钢片制作的输出变压器，经测试各项指标达到设计要求，低频、中频、高频的方波测试也不错。

由于元件很少，本机采用了“搭棚焊”工艺，C1、C2、C3采用大家熟悉的红色“WIMA‘’，C4、C5采用金属化无感涤纶电容。关于胆机的布线、结构以及调试在很多文章中都有详细的介绍，本文就不再叙述。只要地线走线合理，机器工作时，耳朵贴近音箱是听不到交流声的。
