　　一拖三软启动器控制图（一）

　　1.适用范围

　　NJR2-G一拖多台软起动控制柜是为用户节省设备投资、降低成本、有效利用控制柜的占地面积设计制造的。它以单台软起动器为控制主体，内配控制相应台数电动机的旁路接触器。首先通过软起动器控制第一台电机进行软起，等完成起动后用相应旁路接触器使第一台电机直通接到电网。同理可通过软起动器控制第二、第三台电机进行软起。由于内置软起动器为自然风冷，而每次起动时都会产生一定热量。因此每台电机起动间隔时间应大于5分钟为宜，以保证在整个起动过程中不出现过热保护，提高产品的可靠性。

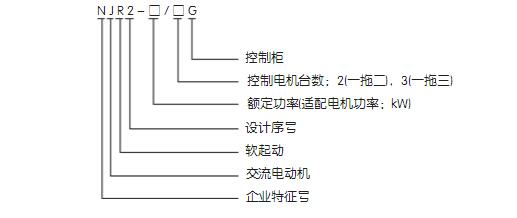

　　2、型号含义

　　本产品内部核心部件为NJR2-D软起动器。

　　3、主要参数及技术性能

　　3.1电源电压：三相交流AC380V（±15%），50Hz/60Hz（±2%）

　　3.2起动电流：从0.5~5倍的起动电流限制

　　3.3斜坡下降时间：0s~60s

　　3.4软起基值电压：30%Ue~70%Ue

　　3.5突跳起动时间：0.1s

　　3.6环境要求：环境温度在-10℃40℃之间；40以上每升高1，电流降低2%；相对湿度不超过95%

　　无凝露、无易燃、易爆气体、无导电尘埃、通风良好。海拔超过1000米，应相应降低容量使用，

　　1000米以上每增加100米电流降低0.5%

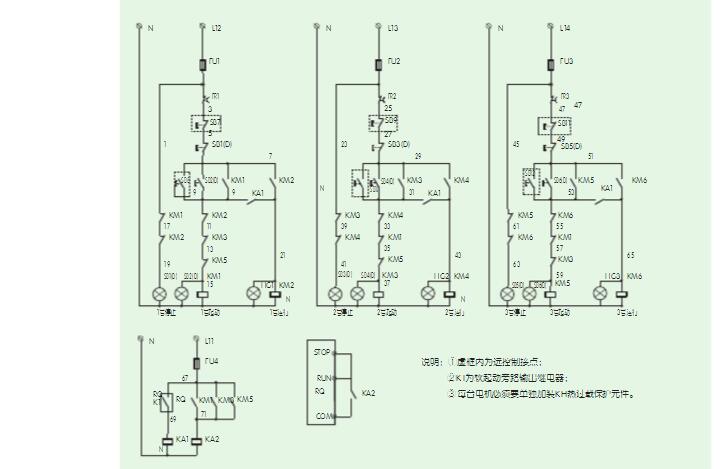

　　4、原理图

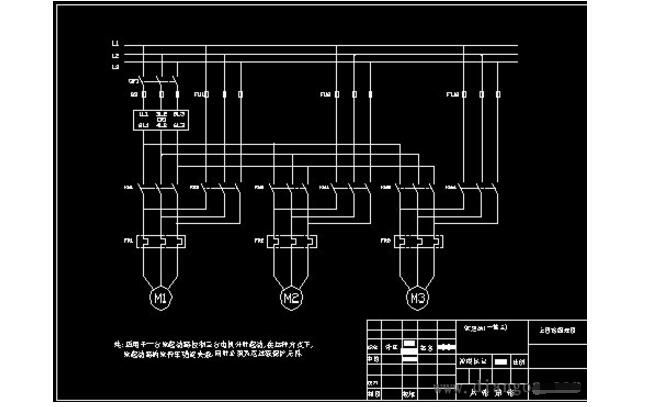

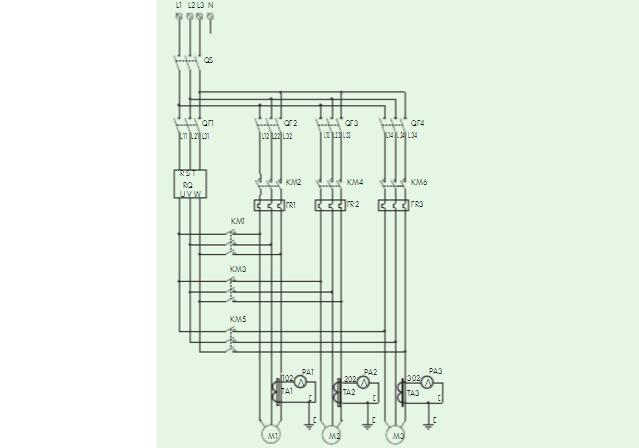

　　一拖三主电路图

　　一拖三主电路图

　　一拖三软启动器控制图（二）

　　软起动是一种集电机软起动、软停车、轻载节能和多种保护功能于一体的新颖电机控制装置，国外称为Soft Starter。软起动主要构成是串接于电源与被控电机之间的三相反并联闸管及其电子控制电路。运用不同的方法，控制三相反并联闸管的导通角，使被控电机的输入电压按不同的要求而变化，就可实现不同的功能。
