220遥控开关电路设计汇总(五款模拟电路设计原理图详解)
220遥控开关电路设计(一)
如图所示为电热毯、电饭锅定时电路。该电路定时时间可从1秒到10小时以上。图中,C1为定时元件。接通电源后,按动开关AN1,C1充电至直流28V。比较器A输出高电平,晶体管VT导通,继电器J通电动作,J1-L闭合电源自锁,J1-2断开,C1向高阻输入端放电,当C1电压下降到低于A反相输入端时,A输出低电平,晶体管VT截止,J失电释放,定时结束,等待第二次定时触动开关AN1接下。
220遥控开关电路设计(二)

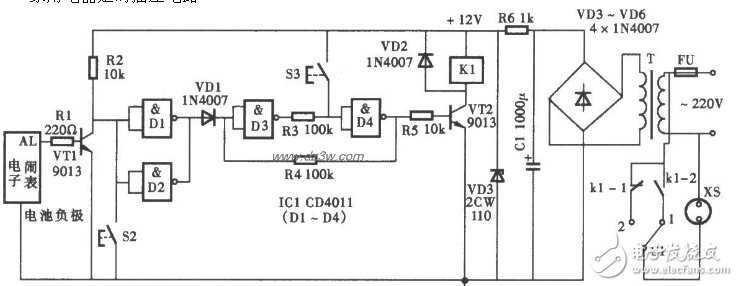

家用电器定时插座电路
