计数报警器电路设计方案(一)

控制电路:控制Buzzer响10秒和LED报警10秒的电路。需要用555定时器中的单稳态触发器。用555定时器设计的多谐振荡器如图1所示。

计数报警器电路设计方案汇总(多款模拟电路设计原理图详解)

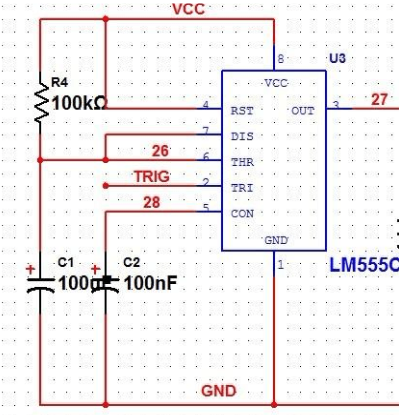

图1  555定时器构成的多谐振荡器

计数器:所用的器材是74LS192n,74LS192n是双时钟方式的十进制可逆计数器。管脚11为置数端,管脚5为加记数端,管脚4为减记数端,管脚15,1,10,9为输入端,管脚3,2,6,7为输出端,13管脚是进位输入端,12管脚是进位输出端,14管脚是清零端。

计数报警器电路设计方案汇总(多款模拟电路设计原理图详解)

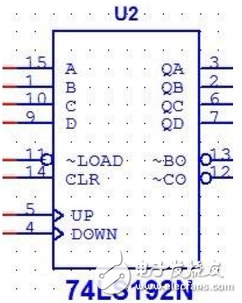

计数器74LS192N如图2

显示器:所用的器材是数码管,是共阳极数码管。

音响电路:发光二极管用红色的LED,音响电路用Buzzer来实现。

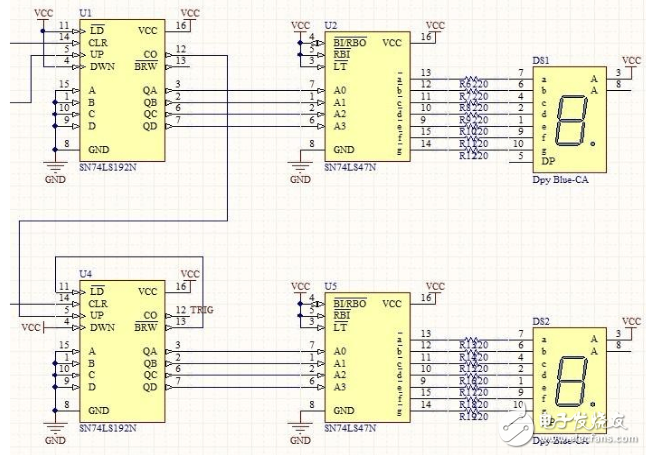

电路原理图

计数报警器电路设计方案汇总(多款模拟电路设计原理图详解)

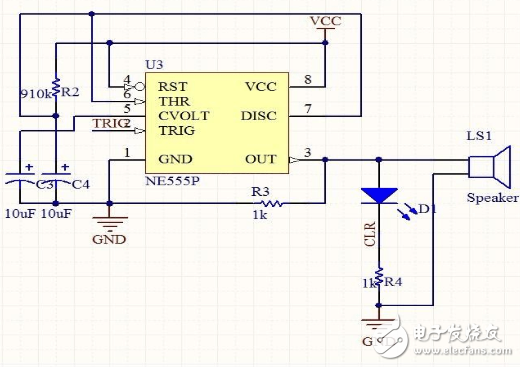

Buzzer,红色LED和555定时器的单稳态来实现10秒的电路。10=1.1RC即可

计数报警器电路设计方案汇总(多款模拟电路设计原理图详解)
