光电开关如何接继电器（图文详细介绍）

光电开关（光电传感器：photoelectric switch）是光电接近开关的简称，它是利用被检测物对光束的遮挡或反射，由同步回路选通电路，从而检测物体有无的。物体不限于金属，所有能反射光线的物体均可被检测。光电开关将输入电流在发射器上转换为光信号射出，接收器再根据接收到的光线的强弱或有无对目标物体进行探测。安防系统中常见的光电开关烟雾报警器，工业中经常用它来记数机械臂的运动次数。

光电开关接继电器方法

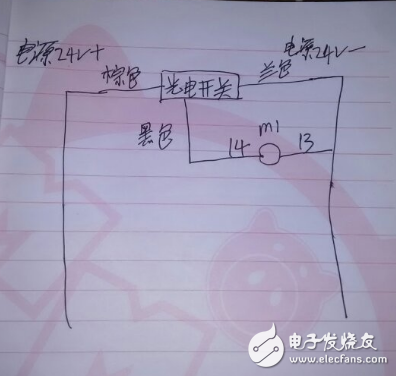

光电开关接继电器是很简单的，一般有五个连接点，事先把继电器的三个连接点朝上，两个连接点朝下，三条线的有一条公共线，两条线的有一个串联。其中有一条线是给光电开关供电的，要注意是电压的大小，是24瓦。如果是黑色，蓝色，棕色的三根线，就是要分别将黑色的连在继电器的线圈一端，棕色的接在中间继电器有电源线的一端，蓝色的接在继电器有负极线的一端。

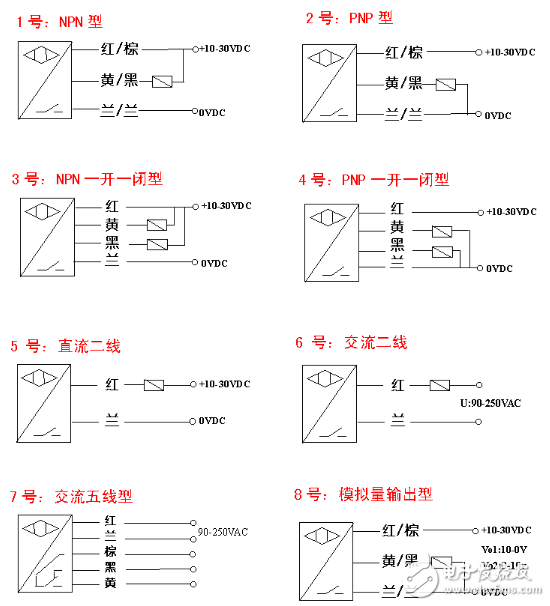

光电开关接线图

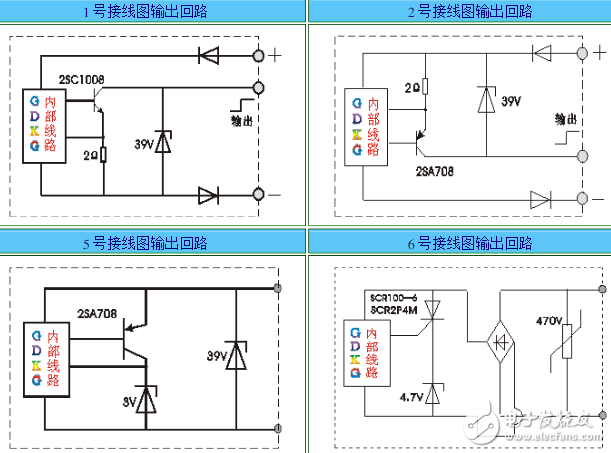

输出回路图例

光电开关基本特点

光电开关是现代微电子技术发展的产物，具有以下基本特点：

（1）具有自诊断稳定工作区指示功能，可及时告知工作状态是否可靠；

（2）对射式、反射式、镜面反射式光电开关都有防止相互干扰功能，安装方便；

（3）对ES外同步（外诊断）控制端的进行设置可在运行前预检光电开关是否正常工作。并可随时接受计算机或可编程控制器的中断或检测指令，外诊断与自诊断的适当组合可使光电开关智能化；

（4）响应速度快，高速光电开关的响应速度可达到0.1ms，每分钟可进行30万次检测操作，能检出高速移动的微小物体；

（5）采用专用集成电路和先进的SMT表面安装工艺，具有很高的可靠性；

（6）体积小（最小仅20&TImes;31&TImes;12mm）、重量轻，安装调试简单，并具有短路保护功能。
