光电开关pnp和npn有什么区别
前言
光电开关的NPN和PNP是指光电开关的输出的电平不同，NPN型和PNP型光电开关传感器的区别就在于输出的电平不同，NPN输出低电平，PNP则输出高电平。光电开关的类型情况是很专业的技术问题，小编请为大家详细解答，多了解些原理，也增加了我们对各种现代化生活设施使用技巧的掌握。
光电开关简介

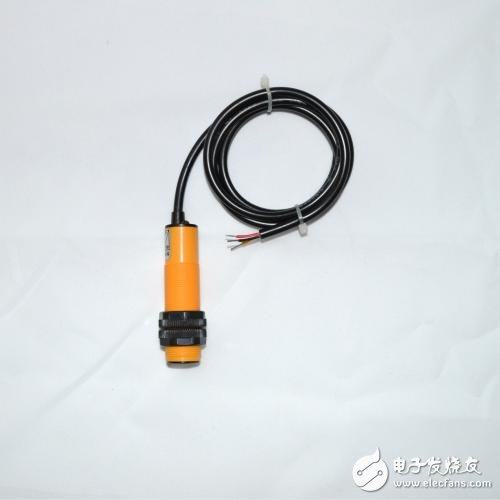

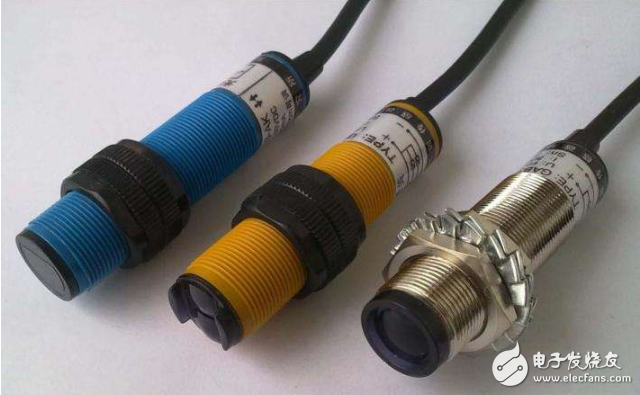

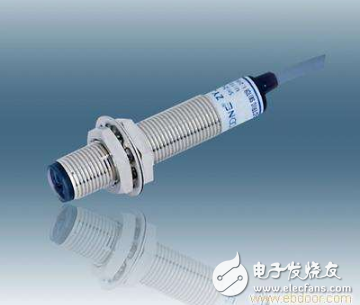

光电开关（光电传感器）是光电接近开关的简称，它是利用被检测物对光束的遮挡或反射，由同步回路接通电路，从而检测物体的有无。物体不限于金属，所有能反射光线（或者对光线有遮挡作用）的物体均可以被检测。光电开关将输入电流在发射器上转换为光信号射出，接收器再根据接收到的光线的强弱或有无对目标物体进行探测。安防系统中常见的光电开关烟雾报警器，工业中经常用它来计数机械臂的运动次数。光电开关是传感器的一种，它把发射端和接收端之间光的强弱变化转化为电流的变化以达到探测的目的。由于光电开关输出回路和输入回路是电隔离的（即电绝缘），所以它可以在许多场合得到应用。光电开关NPN和PNP的区别总结
光电开关PNP的导通压降小，但反向耐压低;光电开关NPN的导通压降大，但反向耐压高。如果输入一个高电平，而输出需要一个低电平时，选择NPN;如果输入一个低电平，而输出需要一个低电平时，选择PNP;如果输入一个低电平，而输出需要一个高电平时，选择NPN;如果输入一个高电平，而输出需要一个高电平时，选择PNP。NPN基极高电压，极电极与发射极短路;NPN基极低电压，极电极与发射极开路，也就是不工作。PNP基极高电压，极电极与发射极开路，也就是不工作;如果PNP基极加低电位，集电极与发射极短路。我们一般常用的是NPN型光电开关，即低电平有效状态，PNP很少使用。
PNP的导通压降小 但反向耐压低 NPN相反;
1.如果输入一个高电平，而输出需要一个低电平时，首选择npn。
2.如果输入一个低电平，而输出需要一个低电平时，首选择pnp。
3.如果输入一个低电平，而输出需要一个高电平时，首选择npn。
4.如果输入一个高电平，而输出需要一个高电平时，首选择pnp。 npn基极高电压，极电极与发射极短路。低电压，极电极与发射极开路。也就是不工作。 pnp基极高电压。极电极与发射极开路，也就是不工作。如果基极加低电位，集电极与发射极短路。
输出形式：分npn二线，npn三线，npn四线，pnp二线，pnp三线，pnp四线，AC二线，AC五线（自带继电器），及直流NPN/PNP/常开/常闭多功能等几种常用的形式输出 用万用表的电阻挡测。他们的原理就是放大器的原理。
万用表区别光电开关NPN和PNP方法
把万用表打到电阻挡，用万用表的2个表笔分别测，会发现电阻无穷大的2跟线，是电源线。 那么剩下的一跟就是信号线了。 第2步。测量信号线和电源线的+级电阻小的是PNP型 和电源线负极，电阻小的是NPN型 这里还有一个小技巧，就是在万用表里的电源并不是在红表笔上，而是在黑表笔上。 建议最好使用数字万用表。 怎样才能用万用表判断直流电源的正负级？ 太简单了，采用数字万用表，根据显示正值时红表笔接的是正极，负值时红表笔接的是负极。 NPN和PNP型传感器的区别就是在与输出的电平不同，NPN输出低电平，PNP反之。 为什么三菱plc要选择NPN型传感器？而西门子plc要选择PNP型传感器？ NPN型输出管是NPN型，内部电路是发射极接电源负极，集电极为输出端，所以负载一端要接电源正极，另一端接光电开关的输出端。 PNP型输出管是PNP型，内部电路是发射极接电源正极，集电极为输出端，所以负载一端要接电源负极，另一端接光电开关的输出端。
光电开关NPN类型
NPN类光电开关是指当有信号触发时，信号输出线OUT和0V线连接，相当于输出低电平0V。对于NPN-NO型，在没有信号触发时，输出线是悬空的，就是0V线和OUT线断开。有信号触发时，发出与0V相同的电压，也就是OUT线和0V线连接，输出低电平0V。对于NPN-NC型，在没有信号触发时，发出与0V线相同的电压，也就是OUT线和0V线连接，输出低电平0V。当有信号触发后，输出线是悬空的，就是0V线和OUT线断开。对于NPN-NC+NO型类似，多出一个输出线OUT，及两条信号反相的输出线，根据需要取舍。
光电开关PNP类型
PNP类光电开关是指当有信号触发时，信号输出线OUT和电源线VCC连接，相当于输出高电平的电源线。对于PNP-NO型，在没有信号触发时，输出线是悬空的，就是VCC电源线和OUT线断开。有信号触发时，发出与VCC电源线相同的电压，也就是OUT线和电源线VCC连接，输出高电平VCC。对于PNP-NC型，在没有信号触发时，发出与VCC电源线相同的电压，也就是OUT线和电源线VCC连接，输出高电平VCC。当有信号触发后，输出线是悬空的，就是VCC电源线和OUT线断开。对于PNP-NC+NO型，其实就是多出一个输出线OUT，根据需要取舍。
