六脚开关引脚图及功能定义

来源:电子发烧友 作者:华强电子网 时间:2019-01-18 18:39

六脚开关

六引脚自锁开关是一个双刀双掷开关,在生活中也是应用广泛的开关。

六引脚自锁开关引脚图

六脚开关引脚图及功能定义

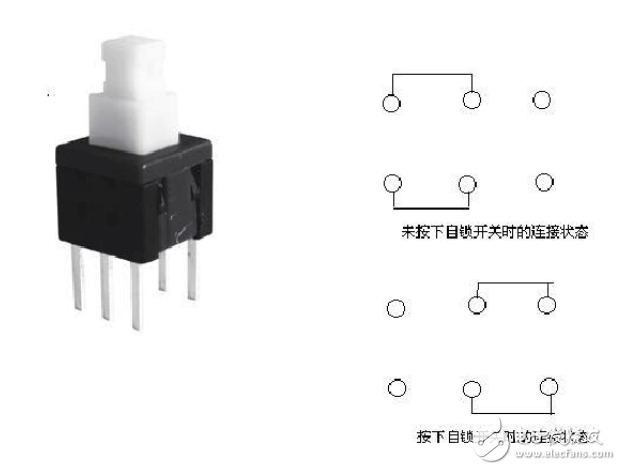

连接:断开前1、3和4、6连接

闭合后:1、2和4、5连接

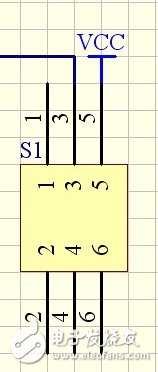

六脚开关原理图

六脚开关引脚图及功能定义

六脚开关实际使用

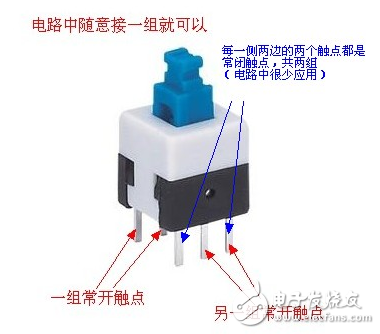

六脚自锁开关硬件实物图,常开触点与常闭触点位置如下

六脚开关引脚图及功能定义

六脚开关功能

六脚开关引脚图及功能定义

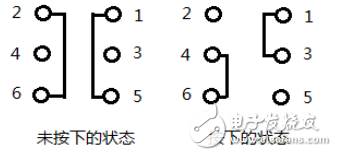

上图图二三,四五接通,下图,一二,五六接通。如图所示开关自锁键未按下时连接的是一边;按下自锁键后连接是另一边。连接电路时中间的引脚一般都选择接入VCC。一共两排引脚,一排3个,每边只有一个是有用的,这两个有用的构成开关,其余4个只是起固定作用,至于具体是哪个得用万用表确定。
