控制电机的几种控制电路原理图
本文主要给大家介绍一下，控制电机的几种控制原理图，覆盖了所有电机的控制形式。

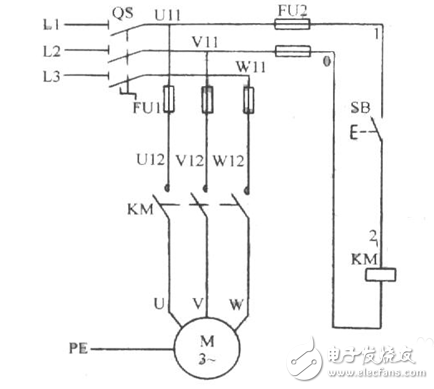

第一张 电动机的点动控制原理图。

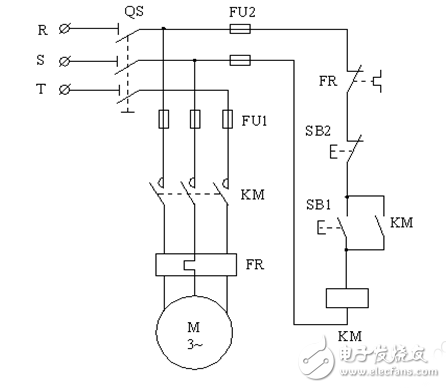

第二张 电动机的连续运转控制线路原理图（自锁）

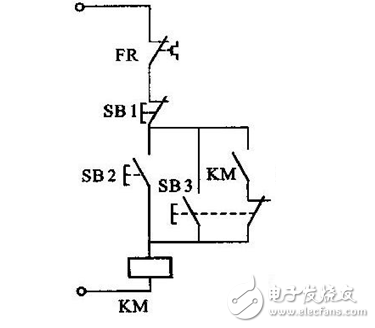

第三张 电动机的点动和常动的混动控制线路原理图

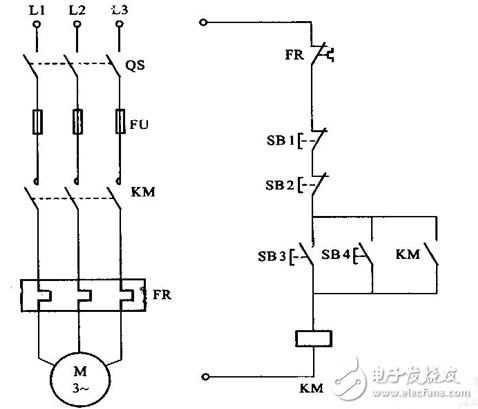

第四张 电动机的两地控制线路原理图。

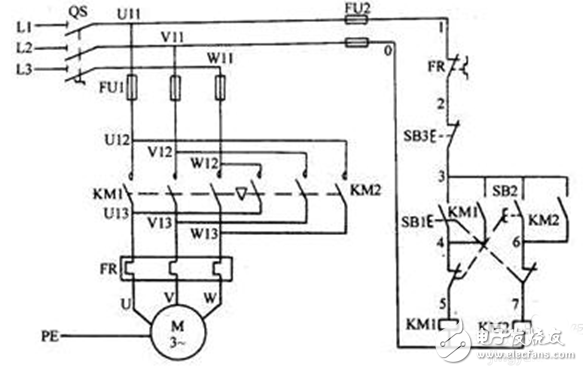

第五张 电动机的按钮联锁正反转控制电路原理图。
