红外线防盗报警系统电路设计

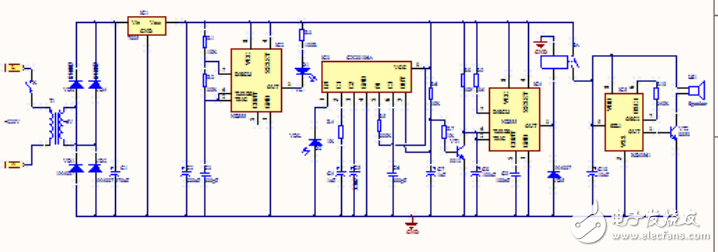

　　电路原理：红外线发射器由IC2、R1、R2、C3等元件组成振荡频率为40kHz的多谐振荡器。D1是红外线发射探头，其40kHz高频信号由它向外辐射，形成红外线光束。VDL是红外线接收探头，它与IC3 （CX20106A）组成红外线接收、整形和放大电路，放大后的红外线信号变成电脉冲信号。IC4及其外围元器件组成报警执行电路，一旦其2脚为低电平，电路立即翻转，信号输出端3脚立即转为高电平输出，同时具有延时功能。平时，VDL接收到D1辐射的红外光束。红外线接收专用前置放大集成电路（它的特点是灵敏度高、不用电感谐振线圈）IC3的信号输出端7脚为低电平，VT1呈截止状态，IC4的2脚为高电平，3脚为低电平输出，因此后续电路均不会工作，无报警声发出。当有人经过防盗物的主要通道、进人房门或靠近防盗物时，挡了一下红外光线，在挡住的瞬间，IC3的7脚立即转为高电平，从而使VTl饱和导通，2脚立即为低电平，故IC4翻转，3脚为高电平，K得电吸合，接通模拟声报警专用集成电路IC5的电源，扬声器BL就发出响亮的警报声。与此同时，IC4进人延时阶段，约经过t秒（计算公式为t=1.1R8C8）时间后，IC4置位使3脚又转为低电平，报警声停止。如果这时红外线又被挡住，电路会再次工作。
