AD7982差分转换单端信号电路设计

　　许多应用都要求通过高分辨率、差分输入ADC来转换单端模拟信号，无论是双极性还是单极性信号。本直流耦合电路可将单端输入信号转换为差分信号，适合驱动PulSAR系列ADC中的18位、1 MSPS器件AD7982.该电路采用单端转差分驱动器ADA4941-1 和超低噪声5.0 V基准电压源ADR435 ，可以接受许多类型的单端输入信号，包括高压至低压范围内的双极性或单极性信号。

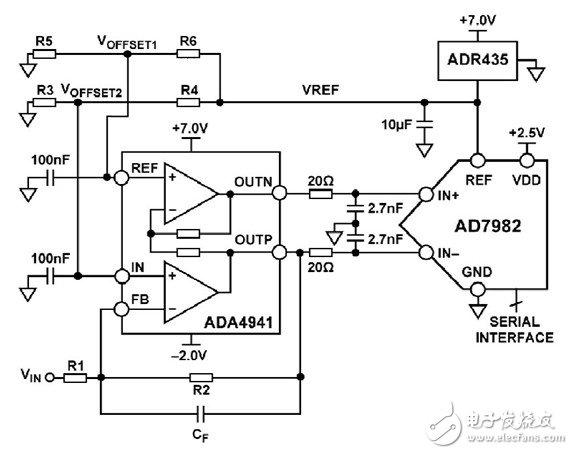

　　AD7982的差分输入电压范围由REF引脚上的电压设置。当VREF = 5 V时，差分输入电压范围为 ±VREF = ±5 V.从单端源VIN到ADA4941-1的OUTP的电压增益（或衰减）由R2与R1之比设置。R2与R1之比应等于VREF 与输入电压峰峰值VIN之比。当单端输入电压峰峰值为10 V且 VREF = 5 V时，R2与R1之比应为0。5。OUTN上的信号为OUTP信号的反相。R1的绝对值决定电路的输入阻抗。反馈电容CF根据所需的信号带宽选择，后者约为1/（2πR2CF）。20 Ω电阻与2.7 nF电容构成3 MHz单极点低通噪声滤波器。电阻R3和R4设置AD7982的IN输入端的共模电压。如下图所示为单端转差分直流耦合驱动器电路图。
