汽车行驶记录仪的数据传输接口电路设计
USB数据传输接口电路设计
USB接口有数据传输速度快、连接简单、兼容性好等特点。汽车行驶记录仪国家标准考虑到RS232接口使用的普及性和USB接口的先进性，规定了同时使用这两种接口实现数据通信。在USB数据传输的设计方案中采用PDIUSBD12芯片作为USB控制器。PDIUSBD12完全符合USB1.1版规范；同时它还符合大多数器件的分类规格；还适用于许多外设，如打印机、扫描仪、外部的存储设备和数码相机等，它使得当前使用SCSI的系统可以立即降低成本。

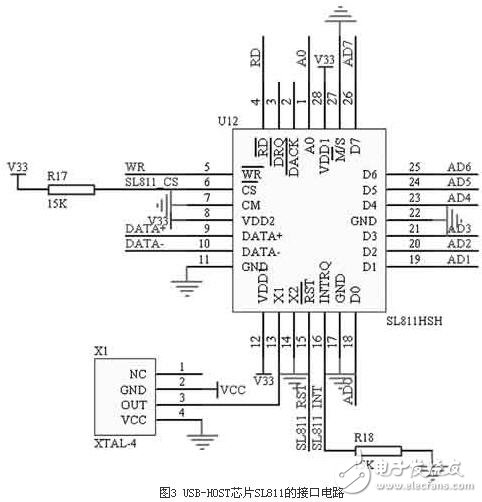

单片机直接读写闪存盘，可以实现便携设备或者嵌入式系统的外挂式海量存储。这一技术的核心是USB-HOST技术，FAT文件系统规范的实现，海量存储协议的实现以及USB批量传输方式的实现，涉及到的协议众多，技术难度非常高。在如图3所示的设计方案中，USB接口芯片采用的是Cypress公司的USB-HOST接口芯片SL811，该芯片支持USB1.1协议、价格低、性能突出且可靠性高。文件系统采用FAT格式，可以兼容Windows 98和Windows 2000/XP。对于大多数厂家生产的闪存盘都可以成功存取。
为了提高电路的可靠性和EMI特性，在电路板设计和布线的过程中应注意以下一些规则：在电源、地线之间加上去耦电容；尽量加宽电源、地线宽度，最好是地线比电源线宽；信号线布在电（地）层上；在大面积的接地（电）中，常用元器件的引脚与其连接，对引脚的处理需要进行综合的考虑；布线设计完成后，需检查布线设计是否符合设计者所制定的规则，同时也需确认所制定的规则是否符合印制板生产工艺的需求。
