18位、1.33MSPS、16通道数据采集系统

18位、1.33MSPS、16通道数据采集系统

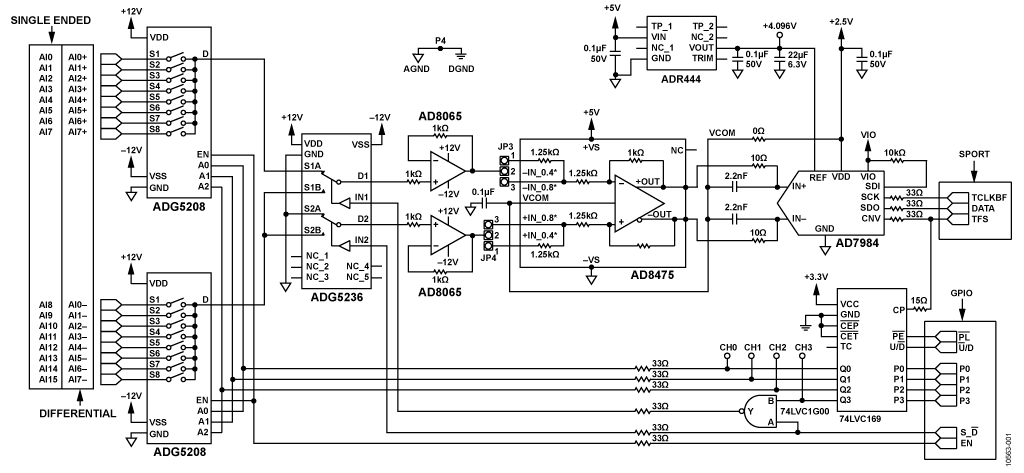

　　图1显示的是高性能工业信号电平多通道数据采集电路，已针对快速通道间切换进行了优化。该电路能以最高18位分辨率处理16通道单端输入或8通道差分输入。

　　单通道采样速率高达1.33 MSPS，分辨率为18位。所有输入通道的通道间切换速率为250 kHz，具有16位性能。

　　信号处理电路与简单的4位增/减二进制计数器结合，提供无需FPGA、CPLD或高速处理器即可实现通道间切换的简单、高性价比方案。可编程设置计数器，使其递增或递减计数，实现顺序采样多个通道；也可加载固定的二进制字，用于单通道采样。
