实现针对大信号应用的负载共享概念的的参考设计

实现针对大信号应用的负载共享概念的的参考设计

　　描述

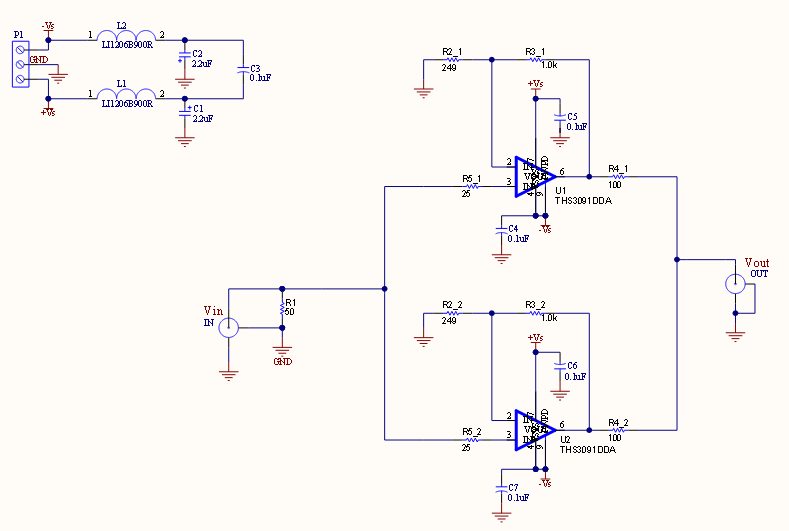

　　通过使用THS3091高电压、低失真电流反馈运算放大器，此参考设计展示了在将高电压信号驱动到高负载时在负载共享配置中配置多个运算放大器的技术和好处。该设计具有整套应用报告支持，可以针对给定应用方便地调整。

　　特性

　　15V电源电压

　　高达24VPP输出摆幅

　　在将20VPP、70MHz正弦波驱动到100欧姆负载（双端接 50? 电缆）时，三次谐波失真为32dBc

　　在将20VPP、70MHz正弦波驱动到100欧姆负载（双端接 50? 电缆）时，二次谐波失真为38dBc

　　高电流驱动能力（使用两个THS3091运算放大器时高达400mA）

　　此参考设计已进行实验室测试，并具有设计文件和设计指南支持
