简单的6v转12v电路图
来源:电子发烧友 作者:华强电子网 时间:2019-01-18 19:04

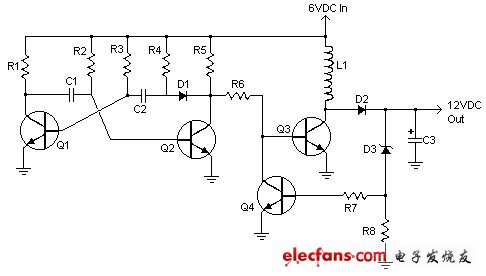

此6v转12v电路是一个简单的电路图,可以提供高达800mA 12V电源。适用于摩托车音响等简单的电路中。通过修改电路中的一些元件,可以改变不同的输出电压。
元件号 参数
R1, R4 2.2K 1/4W 电阻
R2, R3 4.7K 1/4W 电阻
R5 1K 1/4W 电阻
R6 1.5K 1/4W 电阻
R7 33K 1/4W 电阻
R8 10K 1/4W 电阻
C1,C 0.1uF 瓷片电容
C3 470uF 25V 电解
D1 1N914 二极管
D2 1N4004 二极管
D3 12V 400mW 稳压二极管
Q1,Q2,Q4 BC547 NPN 三极管
Q3 BD679 NPN 三极管
L1 电感
备注:
1、L1电感为直径为0.5mm漆包线,80匝,外径40毫米环形磁芯。
2、D3的值不同可以被用来调整从约0.6V至30V的左右不同的输出电压。请注意,在高电压的电路可能电流提供不足。
3、C3可用一个较大的值,以提供更好的滤波。
