最具创意声控灯电路图
本电路采用MC14011型四与非门集成电路完成自动控制照明S单向可控硅：PCR606JMC：驻极体话筒， Q1：9014
LDR1：光敏电阻（建议使用LXD-45系列 或LXD-55系列 高精度光敏电阻器）

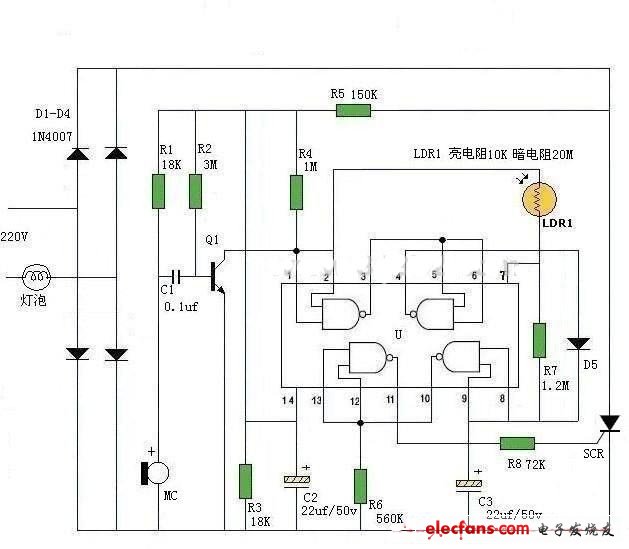

图1 声光控制照明电路原理图

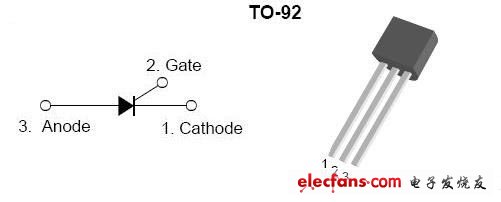

图2 单向可控硅 PCR606J引脚图
上一篇：音频自动压缩电路图
下一篇：RS232接口电路图精华集锦
本电路采用MC14011型四与非门集成电路完成自动控制照明S单向可控硅：PCR606JMC：驻极体话筒， Q1：9014
LDR1：光敏电阻（建议使用LXD-45系列 或LXD-55系列 高精度光敏电阻器）
图1 声光控制照明电路原理图
图2 单向可控硅 PCR606J引脚图
