给电话机巧设定时免打扰功能

　　现在的电话机功能比较齐全，大都"具有来电显示、免提、暂停/重拨、定闹、回拨/追拨、lP拨号、铃声选择、计算器等诸多功能。HCD8688P/TSDL型全国通用来电显示电路比较具有代表性。采用该电路的电话机社会拥有量较大。笔者认为，功能如此齐全的电路没有定时免打扰功能是一个缺憾，对喜欢午休的人来说，入睡后如果被电话铃声惊醒、将是非常烦恼的事情。有的人怕电话铃声影响午休，采取拔掉电话线(或者长时间摘机)的方法，但是每天午休前后都要对电话线进行拔、插，特别是午休后如果忘记插上电话线，也会影响电话机的正常使用，甚是麻烦。在佰灵通HCD8688(8)P/TsDLC型电话机上。利用该机的闹钟功能增加部分元件，使电话机在不影响其它功能的情况下具备了定时免打扰功能，免打扰时间可任意设定随时更改，非常方便，设定时间<24小时，精确到分钟。所增加的元件不需外加电源供电，经半年使用稳定可靠，适合广大电子爱好者自制。

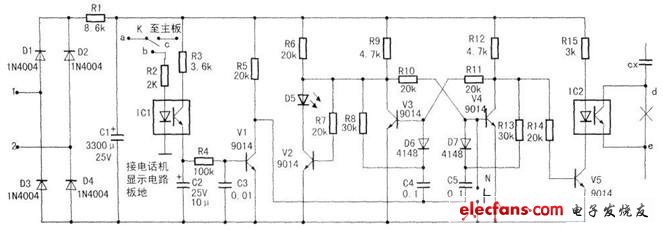

　　工作原理：路如下图所示。电话外线电压经D1～D4无极性变换、R1限流后。为后级电路提供工作电源。电路中V3、V4、R8一R13、D6、D7、C4、C5构成双稳态触发器，平时V3处于导通状态、V4处于截止状态，电流经R12、R14，使V5导通，IC2中的发光二极管有电流流过而发光，其光敏三极管导通;电路中CX为电话机铃流电路中的隔直降压电容器，IC2中光敏三极管的c、e极串接在电容CX的回路中。如果有电话打来.其振铃电压通过IC2中光敏三极管的c、e极构成回路而发出振铃声。电话机处于正常工作状态。电路中的a点接至电话机的定闹信号输出端，当a点有方波闹钟信号输出时，经R2使ICl中的发光二极管和光敏三极管导通，通过R3向C2充电，C2上的电压很快上升，当C2上的电压上升到V1的导通电压时，V1饱和导通：其集电极电压的突然下降。通过C4、D6使触发器状态反转，V3截止，V4导通，V5因失去基极电流而截止，IC2中发二极光管和光敏三极管亦截止，切断了电话机的铃流回路，再有电话打进来时不再发出振铃声而进入免打扰状态;当第二次闹钟信号出现时，双稳态电路再次翻转，免打扰状态即被解除。R6、D5、V2、R7组成发光指示电路。在免打扰状态下V3截止，V2导通，D5发光，指示电话机处于免打扰状态。

　　电路中C1的容量选用比较大，在此有滤波和续流作用，以保证电路在各种状态下的稳定性;电路中使用了fCl、IC2两个光电耦合器，消除对话机电路的影响，ICl内发光二极管的负极应接显示电路板的地。这样可适应各种电话机电路;K为定闹、免打扰转换开关;N为复位按纽，按下N可立即解除免打扰状态。由图可见，在免打扰状态下，只是切断了电话机的铃流回路，不影响来电显示、拨出电话和其它功能。而且午休时间结束后。电话机会输出30秒钟的声响(比闹钟声小的免提摘机忙音)催你起床。你可根据来电显示，有选择地回复未接电话。

　　元件选择及制作：

　　图中电阻R1选用1/4W碳膜电阻，其余全部用1/16W碳膜电阻。

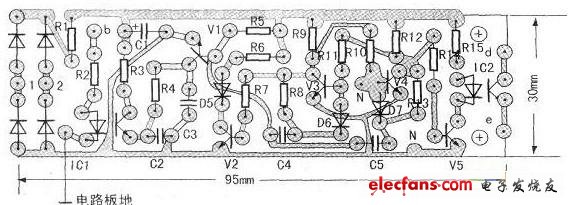

　　ICl、IC2选用PC817光电耦合器，D5用φ3mm蓝色高亮度发光管，固定在面板的适当位置，V3、V4最好配对使用，B值>150，其余元件的参数如图中所标注。将元件按下图对应焊接在电路板上，固定在电话机内空闲处，因话机内空间高度有限，安装C1时应卧置，K选用微型拨动开关，固定在电话机后部(如不使用定闹功能。可省略K。

　　将R2直接与a点连接)，复位按扭N可选用电话机上的一个不常用按键。将该按键下面两端的引线切断作为复位按扭使用;电路中a点连接电话机中闹钟信号的输出端“MUTE”接点(各种话机的显示板同主板的连接排线均有“MUTE”标注)。CX是电话机中体积最大的无极性电容器，一般都采用1uF/250V，比较好找。测量CX两端的直流电压，将其低电位一端的线路切断(图中打&TImes;处)作为d、e端。连接好电路后不用调试即可正常工作。

　　使用方法：

　　免打扰时间的设定也就是电话机原定闹时间的设定方法。用作免打扰时间设置时，需要设置两个时间，第一个闹响时间“ALl”设置为免打扰的开始时间，第二个闹响时间“AL2”设置为免打扰的结束时间。“AL3”设为OFF，以后每天即会按设定时间进入免打扰状态。
