两段声音全自动语音复制电路的设计
本制作语音录放集成电路APR9600是一种采用模拟存储技术、断电存储、反复录放的语音集成电路。其录音时间较长，可达60秒。价格便宜，因此是常用的语录放第成电路之一。

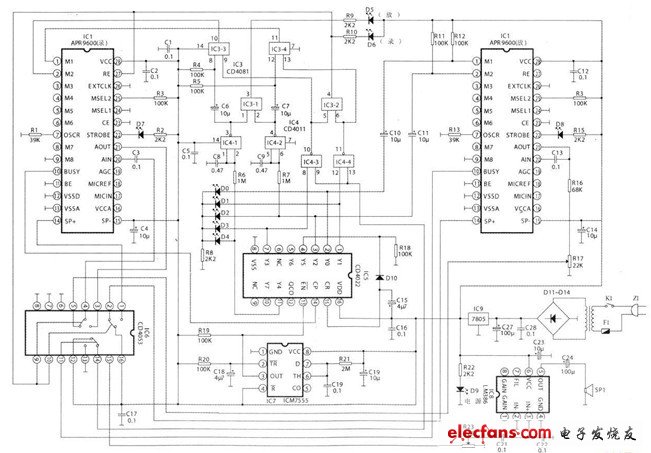

下图电路是为两段声音全自动复制而设计的。图1使用的集成电路除放音母片IIC，录音芯片IC1、电子开关IC6和音频放大IC8之外还有IC3四2输入与门CD4081、IC4四2输入与非门CD4011、IC5二进制计数分配器CD4022和IC7时基电路ICM75550控制电路的核心是IC5。加电lC5能自动清教，(2)脚YO输出高电平，其余各输出脚均为低电平。在以后的工作中IC5计数加1，(1)脚Y1输出高电平，控制IC2放第一段，IC1录第一段;计数器再加1，(3)脚Y2输出电平，控制IC1放第一段;计数器再加1，(7)脚Y3输出斋电平，控制IC2放第二段，IC1录第二段;计数器再加1，(11)脚Y4输出高电平，控制IC1放第二段。以下对控制原理做详细说明。
上电后5伏电源通过C15给IC5的(15)脚一个高电平清零信号，IC5的计数值清为零!，只有(2)脚YO输出为高电平。时基电路IC7按成单稳态，其延时时间决定于R21与Cl9，大约为1秒。IC7的(2)脚为单稳态的触发端。加电后该脚为低电平，因而单稳态被触发，(3)脚在加电后输出约1秒宽的正脉冲，送到IC5的(13)脚。该正脉冲的后沿使IC5计数加1。由此看出IC7相当于一个启动开关.在加电1秒后启动IC5工作。在IC5计数加1后备输出脚的状态由(2)脚YO为高电平变为(1)脚Y1为高电平。YO由高电平变为低电平的跳变脉冲经C1O耦合触发IC2的(1)脚，使IC2进入重放第一段的放音状态。同时IC2的(10)脚由高电平变为低电平，并控制电子开关IC6的(11)脚，使IC6的(14)脚输出变为高电平。实际上IC6的(11)~(14)脚组成IC2(10)脚BUSY信号的倒相电路。IC6(14)脚的高电平送到与非门IC4的(13)脚，此时IC4的(12)脚已是商电平，因此IC4的(11)脚变为低电平。此低电平送到与门IC3的(6)脚，并使IC3的(4)脚变为低电平，音状态指示灯D6被点亮。同时IC1的(27)脚变为低电平,IC1进入录音状态。电子开关IC6的(9)脚和(10)脚也变为低电平，选择IC1(20)脚录音的音源信号取自Rl7，即IC2的放音信号;选择音频放大器IC8的输入信号取自IC2(14)脚的放音信号。IC4(11)脚输出的低电平还送到与门IC3的(13)脚，使IC3的(11)脚变为低电平，并送到IC1的(1)脚，触发IC1进入第一段的录音状态。在IC1进入录音状态后其(10)脚BUSY由高电平变为低电平。当IC2的第一段声音放完时,IC2(10)脚由低电平变回高电平。经电子开关IC6反相，与非门IC4的(13)脚变为低电平,IC4的(11)脚变为高电平，与门IC3的(4)脚变为高电平，录音指示灯D6熄灭。同时lC3的(13)脚和(11)脚都变成高电平,IC1的(1)脚变为高电平，使IC1的第一段录音工作结束。此时IC1的(10)脚由低电平变为高电平，此跳变电压送到IC5的(14)脚，使IC5计数加1，其输出状态由(1)脚Y1高电平变为(3)脚Y2输出高电平。IC5(3)脚的高电平信号经R7、C9延时(延时时间约为1秒)，送到与非门IC4的(5)脚和(6)脚，使IC4的(4)脚变为低电平。与门IC3的(2)脚和(3)脚也变为低电平，放音指示灯D5点亮。同时IC4的(4)脚由高电平变为低电平的跳变信号经C7耦合送到与门IC3的(12)脚，使该脚有一个低电平脉冲输入，IC3的(11)脚也就有一个低电平脉冲输出。该低电平脉冲触发IC1的(1)脚，使IC1进入第一段的放音状态。此时电子开关IC6的(9)脚和(10)脚已是高电平。IC1的放音信号由(21)脚输出经电子开关IC6的(3)脚和(4)脚送回IC1的(20)脚，经放大再由IC1的(14)脚输出，再经电子开关IC6的(1)脚和(15)脚送到音频功率放大器IC8的(3)脚。喇叭发出IC1复制后的声音，以检查复制的效果。在IC1放音时其(10)脚输出电平已由高电平变为低电平。
在IC1第一段放音完成之后，其(10)脚又由低电平变回高电平，此跳变信号再次触发IC5，使IC5计数加1。IC5的输出状态由(3)脚Y2高电平变为(7)脚Y3为高电平。IC5(3)脚Y2由高电平变为低电平的跳变信号经C11耦合送到IC2的(2)脚，IC2被触发进入第=段的放音状态。整机则进入IC2放第二段，IC1录第二段的工作状态，其工作原理与放、录第一段类同。在放、录完第二段后，IC1(10)脚又由低电平变为高电平，又使IC5计数加1，IC5输出由(7)脚Y3高电平变为(11)脚Y4为高电平。Y4的高电平经R6、C8延时，与非门IC4(1)至(3)脚倒相，与门IC3(1)至(3)脚输出，再触发IC1的(2)脚，使IC1进入第二段的放音状态，控制原理与第一段放音相同。在第二段放音完成后，IC5将变为(4)脚Y5输出高电平。由于本电路中IC5(4)脚经D1O与(15)脚相连，Y5的高电平倍号将使IC5清数，使IC5变成只有(2)脚YO输出高电平的状态。至此，第一段的制、第一段的重放、第二段的复制和第二段的重放都已全部自动完成。电路中设置的指示灯DO~D4是为调试时观察IC5的计数状态用的。图中只7、C9的延时和R6、C8的延时是不可少的，否则电路不能自动连续工作。
