采用电容降压的 LED 驱动电路图

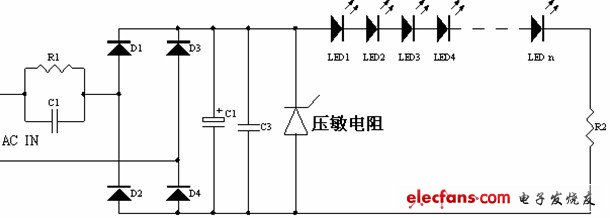

下图为一个实际的采用电容降压的 LED 驱动电路。请注意,大部分应用电路中没有连接压敏电阻或瞬变电压抑制晶体管﹐建议连接上﹐因压敏电阻或瞬变电压抑制晶体管能在电压突变瞬间( 如雷电﹑大用电设备起动等 )有效地将突变电流泄放﹐从而保护二级关和其它晶体管﹐它们的响应时间一般在微毫秒级 。

图 采用电容降压的 LED 驱动电路图
