光电检测电路实现远程唤醒和关闭

　　本文设计一款实用电路，在有网络布线或者互相有直接接线的地方，都可以安装这种控制电路。在主机和被控的一台或几台设备中实现同步工作，完成远程唤醒和关闭。

　　1、工作原理

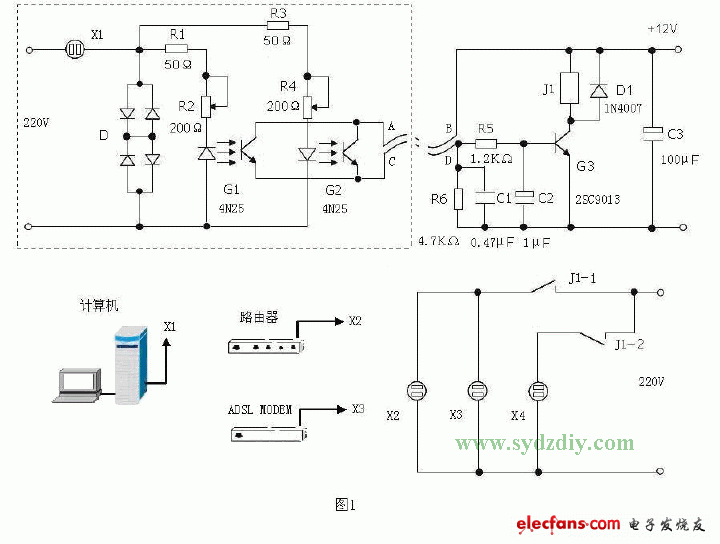

　　电路见图1所示，以220伏交流电路应用为例。在主控电路中，电源插座x1接入负载并开启电源后，在桥式整流D上有电流流过，产生大约1.2伏以上的交流电压降。同时通过电阻R1、R2和R3、R4电阻限流，在交流电源的正半周和负半周，光耦合器G1、G2轮流有电流流过，电压被限制在1.2伏左右，以保护光耦合器。G1、G2的光敏三极管导通后，经过远距离导线的传输，控制由G3组成的电路，控制继电器J1启动，继电器J1常开触点J1-1吸合，控制需要同步开启的电器。常闭触点J1-2断开，控制需要同步断开的电器。由于电路采用两个光偶合器和电容C1、C2，有效防止继电器抖动。在需要延时闭合和延时断开的电路中，增加C1、C2的容量可以非常简单的实现延时闭合和断开的效果。二极管D1吸收J1线圈产生的自感电动势，保护G3安全工作。

　　虚线框内的部分，可以根据需要安装多个并联使用。文中的电路能够使用在交流或者直流电路中，有效远程控制异地电器设备的开启或关闭。

　　2、制作与调试

　　电路设计安装在一块大小合适的单面敷铜板上，根据控制和被控制电器的容量，选择桥式整流D和继电器就J1的容量，最后确定敷铜板的尺寸。三极管用2SC9013，β值150左右，光偶合器选用4N25，电容耐压选择50V。考虑长时间工作的要求，电阻全部选用1/4W，其它元件无特殊要求。

　　第一次调试以交流220V电源为例，假定桥式整流D选用10A/700V，继电器用10A/12V。先断开R3、R4，将电阻R1调到最大值，将一个200W电器接入插座X1并接通电源，接通控制12伏电源，缓缓调节R2直到继电器J1可靠吸合。然后再断开R1、R2，用同样方法满足要求即可。为了保证光耦合器的使用寿命和电路的可靠工作，接入不同功率的电器，需要调节R2和R4电阻值。电路采用的光耦合器隔离电压能达到数千伏，一般能够保证各种情况下使用的安全需要。由于电路工作时电流只有十几毫安，在应用时可以用电容降压的小型电源，电路可以参考相关资料，这样能够大大降低降低安装体积和综合成本。

　　3、应用举例

　　3.1多用户共享上网

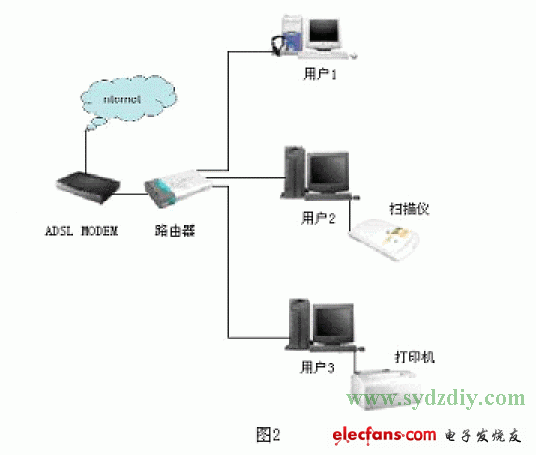

　　计算机网络已经进入普通家庭，我们与邻居合作可以组建一个小型家庭网络(注意：应该不要违反电信的相关规定)，这样除了能共享宽带上网，实现分摊费用，使上网成本更低廉外，还能互通有无，共享资源和打印机，扫描仪等。以三台计算机共享上网为例，只需增加一个宽带路由和五类双绞线(长度不超过100米)，与原来电信配备ADSL的一起实现共享上网，网络拓扑图见图2所示。但是这需要全天开启路由器和ADSL MODEM，确保每个用户能够随时连接网络。

　　这里应用图1电路和局域网网线，实现远程开启。把网线中两端白绿、绿、白橙、蓝、白蓝、橙、白褐、褐分开，引出其中空余的蓝、白蓝和褐、白褐两组，任选一组例如褐、白褐，连接在图1的A、B、C、D上，根据连接3个用户的要求，制作3个图1所示的虚线框内的电路与B、D端并接一起，把宽带路由器和ADSL MODEM分别接入X2和X3即可。该方案还可在单位局域网内应用，远程控制磁带机、交换机、路由器等需要同时启动，而又没有网卡的网络设备，方便管理和使用。
