基于AT89S51的双色无表针钟表主控电路原理图

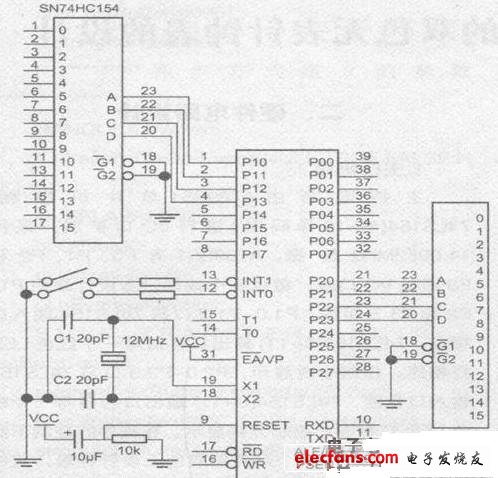

下图是单片机的双色无表针钟表的主控电路原理图。如图可知：以AT89S51 单片机为控制核心，采用 74LS154(4-16 线译码器)扩展I/O 口以控制钟表的显示，并采用12 个红色LED 灯表示小时，12 个绿色LED 灯表示分钟，每隔5 分钟，变化一次。同一时间仅有两个LED 灯亮，节能、方便、易识别，且富有个性。
下图是单片机的双色无表针钟表的主控电路原理图。如图可知：以AT89S51 单片机为控制核心，采用 74LS154(4-16 线译码器)扩展I/O 口以控制钟表的显示，并采用12 个红色LED 灯表示小时，12 个绿色LED 灯表示分钟，每隔5 分钟，变化一次。同一时间仅有两个LED 灯亮，节能、方便、易识别，且富有个性。
