电视机节电遥控关机电路

　　如图所示为电视机节电遥控关机电路。该电路由电源电路、红外线接收电路、音乐集成电路IC(CIC2851)等组成。

　　当手持遥控器向电视机发出信号时，电路中的光敏三极管BG1收到此信号。该信号为脉冲调制信号，其平均功率小。此信号经BG2管放大后触发IC，使其发出音频信号，该音频信号经D5和D6倍压整流后产生偏流，使BG5导通、继电器J吸合，从而使电视机电源接通。交流电流通过变压器B的次级后产生的交流电压代替了IC的音频信号，又使继电器J产生自锁。

　　若要关机，则BG1再次收到光信号，产生很小的集电极电流，该信号经BG2放大后使BG3管导通，触发IC发出关机信号。因整个电视机的电流大大减小，B的次级交流电压下降，10秒后音乐集成电路IC停止输出，对应BG5管的集电极电流减小，使继电器J释放，从而断开电视机的电源。

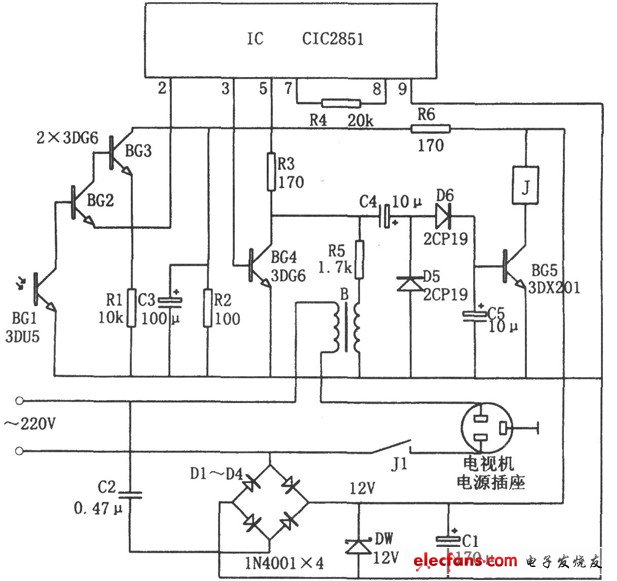

图 电视机节电遥控关机电路原理图
