智能控制器电路图

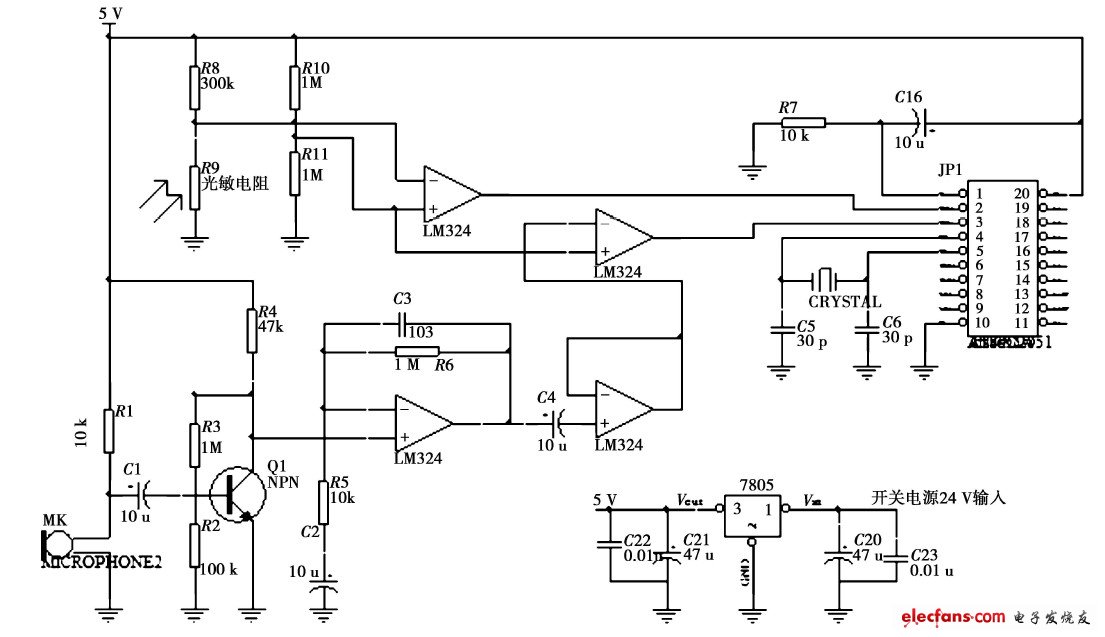

基于AT89C2051的智能控制器电路如下图所示，其主要由传感器单元、A \D 转换单元、控制器单元组成。AT89C2051芯片用于对来自声控和光控传感器检测到的信号经过整形以后的信号数据做处理，进而控制LED 驱动器。该电路中AT89C2051 的p3. 0 和p3. 1端口用作输入信号检测，剩下的13 个端口可选择输出控制。
图 智能控制器电路图
基于AT89C2051的智能控制器电路如下图所示，其主要由传感器单元、A \D 转换单元、控制器单元组成。AT89C2051芯片用于对来自声控和光控传感器检测到的信号经过整形以后的信号数据做处理，进而控制LED 驱动器。该电路中AT89C2051 的p3. 0 和p3. 1端口用作输入信号检测，剩下的13 个端口可选择输出控制。
图 智能控制器电路图
