基于单片机的点阵式LED显示简单图形的原理图

基于单片机的点阵式LED显示简单图形的原理图

来源：电子发烧友 作者：华强电子网 时间：2019-01-18 19:06

LED显示电路单片机

在8*8点阵式LED上显示实心五角星、圆点、心形图，通过按键来选择要显示的图形。

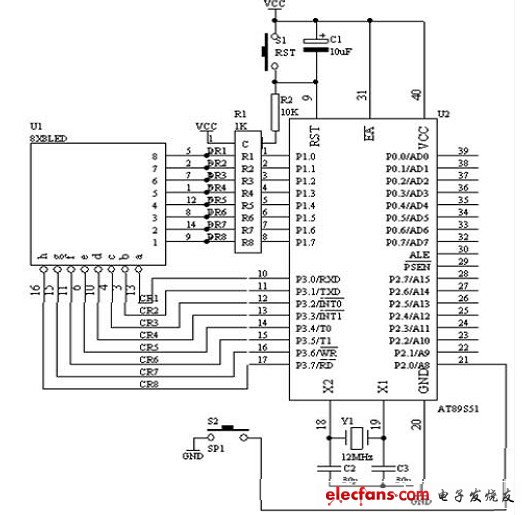

其电路原理图如下图所示：

图基于单片机的点阵式LED显示简单图形的原理图
