红外线探测防盗报警器电路图
该报警器能探测人体发出的红外线,当人进入报警器的监视区域内,即可发出报警声,适用于家庭、办公室、仓库、实验室等比较重要场合防盗报警。
电路工作原理:

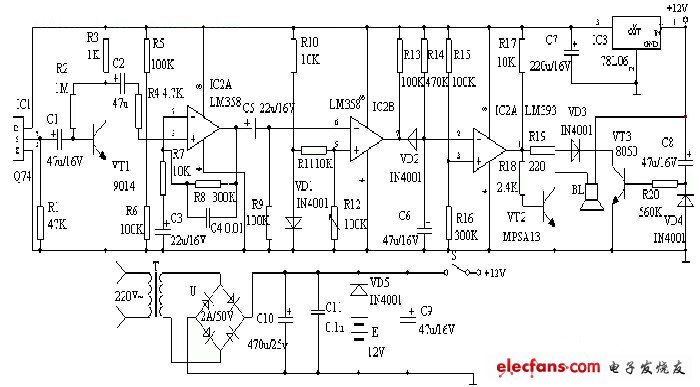

该装置由红外线传感器、信号放大电路、 电压 比较器、延时电路和音响报警电路等组成。 红外线探测传感器 IC1 探测到前方人体辐射出的红外线信号时,由 IC1 的 ② 脚输出微弱的电 信号,经三极管 VT1 等组成第一级放大电路放大,再通过 C2 输入到运算放大器 IC2 中进行 高增益、低噪声放大,此时由 IC2 ① 脚输出的信号已足够强。 IC3 作电压比较器,它的第 ⑤ 脚由 R10 、 VD1 提供基准电压,当 IC2 ① 脚输出的信号电压到达 IC3 的 ⑥ 脚时,两个输入端 的电压进行比较,此时 IC3 的 ⑦ 脚由原来的高电平变为低电平。 IC4 为报警延时电路, R14 和C6 组成延时电路,其时间约为 1 分钟。当 IC3 的 ⑦ 脚变为低电平时, C6 通过 VD2 放电,此时 IC4 的 ② 脚变为低电平,它与 IC4 的 ③ 脚基准电压进行比较,当它低于其基准电压时,IC4 的 ① 脚变为高电平, VT2 导通,讯响器 BL 通电发出报警声。人体的红外线信号消失后 ,IC3 的 ⑦ 脚又恢复高电平输出,此时 VD2 截止。由于 C6 两端的电压不能突变,故通过 R1向 C6 缓慢充电,当 C6 两端的电压高于其基准电压时, IC4 的 ① 脚才变为低电平,时间约为 1 分钟,即持续 1 分钟报警。电路原理如图1所示。
