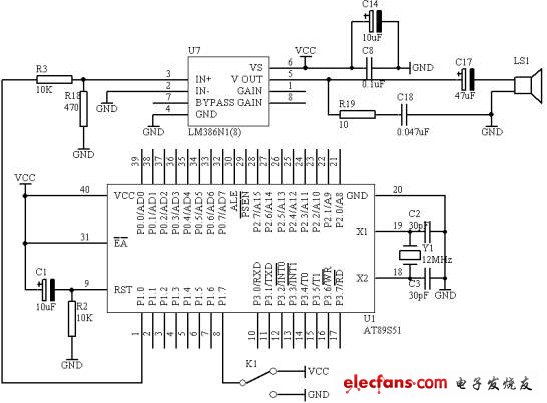

基于C51单片机的报警产生器电路原理图

基于C51单片机的报警产生器电路原理图

　　用 P1.0 输出 1KHz 和 500Hz 的音频信号驱动扬声器，作报警信号，要求 1KH z信号响 100ms ， 500Hz 信号响 200ms, 交替进行， P1.7 接一开关进行控制，当开关合上响报警信号，当开关断开告警信号停止，编出程序。

　　( 1 . 把 “ 单片机系统 ” 区域中的 P1.0 端口用导线连接到 “ 音频放大模块 ”区域中的 SPK IN 端口上;

　　( 2 . 在 “ 音频放大模块 ” 区域中的 SPK OUT 端口上接上一个 8欧的或者是16 欧的喇叭;

　　( 3 . 把 “ 单片机系统 ” 区域中的 P1.7/RD 端口用导线连接到 “四路拨动开关 ” 区域中的 K1 端口上.
